CHA8362-99F Ka波段大功率放大器UMS

發布時間：2024-03-25 08:56:42 瀏覽：941

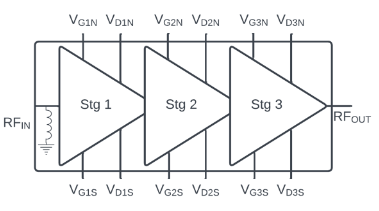

　　UMS微波 CHA8362-99F是一款三級高功率放大器，以其出色的性能在行業內廣受贊譽。它的工作頻率范圍精準覆蓋26.5至31GHz，確保在各種微波應用和系統中表現出色。該放大器提供的飽和輸出功率高達25W，同時擁有令人印象深刻的30%功率附加效率(PAE)，充分展現其高效能特點。

CHA8362-99F Ka波段大功率放大器UMS

　　為了滿足不同應用場景的需求，CHA8362-99F采用了典型的25V/440mA(靜態電流)電源設計。其小信號增益超過25dB，確保了信號傳輸?shù)姆€(wěn)定性和清晰度。這款放大器最初專為衛星通信應用而設計，如今已廣泛適用于各種微波領域。

　　在工藝制造方面，CHA8362-99F采用了穩健的GaN-on-SiC HEMT技術，確保產品具有卓越的耐用性和可靠性。它以裸片形式提供，方便用戶集成到各種系統中。此外，該放大器的輸入和輸出均匹配至50Ω，輸入端還集成了ESD RF保護，有效防止靜電放電對電路造成損害。

Reference	RF Bandwidth (GHz)		Gain	IP3	P-1dB OUT	Sat. Output Power	PAE	Bias	Bias	Case
Reference	min	max	(dB)	(dBm)	(dBm)	(dBm)	(%)	(mA)	(V)	Case
CHA8362-99F	26.5	31	25	-	-	44	30	-	700	Die

　　產品特征總結如下：

　　頻率范圍：26.5-31 GHz

　　高輸出功率：25W

　　高PAE：30%

　　線性增益：25dB

　　直流偏置：VD = 25V & IDQ = 440mA

　　芯片尺寸：3.6x3.6 mm2

　　UMS微波 CHA8362-99F以裸片形式供應，憑借其高性能、穩定性和可靠性，成為各種微波應用和系統不可或缺的組件。無論是衛星通信、雷達探測還是其他微波領域，它都能為用戶提供卓越的性能和穩定的表現。選擇UMS CHA8362-99F，為您的微波應用注入強大動力。

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
