KSFLO27R5-100-12 Ku波段低噪聲鎖相轉換器Synergy

發布時間:2024-03-27 08:59:47     瀏覽:729

  Synergy微波的 KSFLO27R5-100-12是一款Ku波段超低噪聲鎖相轉換器,采用小包裝,具有多個顯著的特點和參數數據。首先,它的工作頻率(Fo)達到了27.5GHz,非常適合于高頻應用。其次,該設備的輸出功率高達28dBm,確保了強大的信號輸出能力。

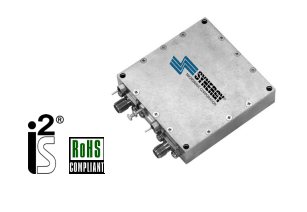

KSFLO27R5-100-12 Ku波段低噪聲鎖相轉換器Synergy

  在輸入方面,其參考輸入頻率為100MHz,而參考輸入級可以在-3到+3dBm的范圍內變化,提供了較寬的輸入范圍。在供電方面,該設備的電壓(Vcc)為12mA Max.,而最大電流(Icc)為400mA Max.,這意味著它可以在穩定的電源供應下運行。

  該設備的噪聲性能非常出色。其諧波抑制能力(2Fo)達到了25dBc(最小),而次諧波抑制(3Fo)也達到了27dBc(最小)。此外,輸出雜散和參考側帶的抑制分別達到了60dBc(最小),進一步保證了信號的純凈度。

  在相位噪聲方面,該轉換器表現出色。在1kHz時,其相位噪聲為-85dBc/Hz;在10kHz時為-88dBc/Hz;在100kHz時為-98dBc/Hz;在1MHz時為-112dBc/Hz;在10MHz時更是達到了-145dBc/Hz,這些指標均表明其低噪聲性能優越。

  此外,該設備還具備鎖檢測功能,通過CMOS信號表示鎖定和解鎖狀態,方便用戶進行監控和調整。在操作溫度方面,它可以在-20至+50°C的范圍內正常工作,同時存儲溫度范圍為-40至+85°C,展現出良好的溫度適應性。

  最后,需要注意的是,為了確保設備的穩定運行并避免超過最大操作溫度,用戶需要提供足夠的散熱措施。

規格參數:

Frequency (Fo)27.5 GHz
Output Power28 dBm
Reference Input Frequency100 MMHz
Reference Input Level-3 t0+3dBm
Supply Voltage  Vcc (Vdc)    Icc (mA Max.)
    +12    400
Harmonics (2*Fo)25 dBc (Min.)
Sub-Harmonic (3*Fo)27 dBc (Min.)
Output Spurious60 dBc (Min.)
Reference Sideband60 dBc (Min.)
Output Load Impedance50 Ohms (Nom.)
Typical Phase Noise  Qffset     Phase    Noise
②1kHz85   dBc/Hz
@10    kHz-88 dBc/Hz
@100    kHz98   dBc/Hz
@1     MHz-112 dBc/Hz
@10     MHz-145 dBc/Hz
Lock Detect IndicatorCMOS High (Lock),CMOS Low(Unlock)
Operating Temperature
Range
20 to +50 °℃
Storage Temperature Range40 to +85C
·Requires adequate heat sinking to avoid exceeding the maximum operating
temperature

  綜上所述,Synergy超低噪聲鎖相轉換器KSFLO27R5-100-12是一款具有高性能、低噪聲、寬輸入范圍以及良好溫度適應性的設備,適用于各種要求嚴格的高頻應用場景。

深圳市立維創展科技是Synergy的經銷商,主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品,產品位于美國北部的直接通道,快速響應中國客戶的需求。歡迎咨詢。
