10250Q/10350Q/10450Q平面片式電感器SemiGen
發布時間:2024-04-03 09:18:50 瀏覽:556

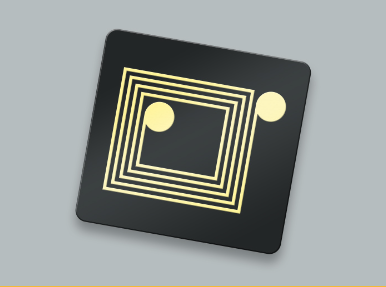

SemiGen的平面片式電感器采用拋光石英或氧化鋁基板制造,具有高度均勻性,適用于微波放大器、開關和倍頻器等應用,可以實現偏置注入和調諧。這些薄膜平面芯片電感器在各種電感值下具有穩定性良好、損耗極低和介電常數優異的特點。
主要特征如下:
- 黃金厚度高達6微米(240微英寸),可實現高Q值、1.8 GHz性能
- 線條和空間最小為10微米(400微英寸)
- 確保芯片間和批間重復性
- 兩側采用Ti/Pt/Au,可進行高溫連接和應用
- 使用拋光石英(.015厚)作為基板,具有極低的損耗正切和介電常數,適用于18 GHz的應用
此外,SemiGen平面片式電感器提供三個標準零件編號,并可根據用戶需求定制1至20匝的電感器。標準尺寸.025“x.025”x.015“的零件常年有現貨供應,而更小尺寸如.012“ x .012”的零件也可在三到四周內迅速提供。
產品型號:
Pat Number | Number nf Tums | Inductance Nom. (nH) | Inductance Min (nH) | Inductance Max nH) | DC Resistance (Q) | Min Coulomb | T Fregancy GHz | Sof Resonant Feeeng n Gz | Curront Max mA |
102500 | 2.5 | 2.5 | 2.0 | 3.5 | 5 | 10 | 0.1 | 20 | 100 |
103500 | 3.5 | 4.5 | 4.0 | 6.0 | 8 | 10 | 0.1 | 20 | 100 |
104500 | 4.5 | 7.5 | 6.0 | 9.0 | 15 | 5 | 0.1 | 20 | 100 |
SemiGen是美國一家晶圓級射頻器件實力派制造商,從晶圓到封裝器件, 品類豐富,從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883,SemiGen致力于提供卓越的質量和可靠性。
深圳市立維創展科技有限公司,授權代理于中國區域銷售SemiGen產品,并提供售前和售后技術支持服務。
