CS-10.200 SMA母頭射頻環行器MECA

發布時間：2024-04-03 09:30:51 瀏覽：695

　　MECA射頻環行器CS-10.200是一種具有三端口的無源器件，可控制信號流方向。它適用于8.0-12.4 GHz的頻率范圍，最大輸出功率為2瓦。該環行器符合IP67標準，具備防塵和防水功能，具有高穩定性和優良的機械性能，采用不銹鋼連接器，鈹銅鍍金接觸引腳，環保合規的外殼。

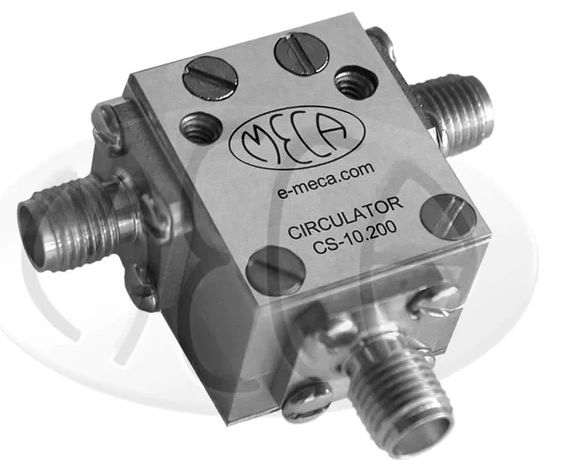

CS-10.200 SMA母頭射頻環行器MECA

　　射頻環行器CS-10.200廣泛應用于通信、微波系統和其他需要信號流控制的電路中，其穩定的性能和優良的規格使得它在各類應用場景中都能發揮出色的作用。

　　規格參數：

ELECTRICAL SPECIFICATIONS
Frequengy (GHz)	VSWR (Max)	Insertion Loss dB)(Max)	solation (dB)(Max	Average Power (W)	Peak Power (W)
8.0-12.4	1.30:1	0.40	18	2	50

MECHANICAL SPECIFICATIONS
CONNECTOR STYLE		SMA-Female
CONNECTORS		Stainless Steel,Passivate
CONTACT PINS		Eeryllium Copper Gold Plate
HOUSING		RoHs Compliant,Clear lridite
TEMPERATURE		-10℃ to +60℃
WEIGHT		1.600Z

　　注意事項：

　　使用時請確保環行器功率額定值與負載不匹配在1.05：1以內，且適用于所有相角。

　　如需其他頻率范圍，請咨詢生產廠家。

　　請注意散熱器溫度不得超過規定的最高工作溫度。

　　本產品標稱阻抗為50歐姆。

MECA 在毫米波器件領域已經擁有57年的歷史，產品覆蓋頻率超過50GHz，以多樣化的產品系列和快速交付能力，贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣泛應用于地面、空中和空間通信項目。

深圳市立維創展科技有限公司代理銷售MECA微波產品，并提供技術支持服務，歡迎咨詢。
