AGC-330壓控放大器Teledyne防務電子

發布時間：2024-04-22 09:28:29 瀏覽：647

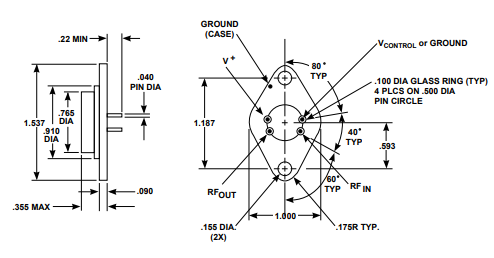

AGC-330是一款壓控放大器，由Teledyne公司生產。它采用了兩級薄膜雙極射頻放大器和具有0至5伏直流控制的PIN二極管的組合。這種設計使得AGC-330能夠?qū)崿F(xiàn)超過36 dB的增益變化。電阻反饋確保了在不同溫度下的穩定增益，并且通過使用旁路電容器和扼流圈來對偏置輸入電壓進行射頻保護。該放大器封裝在TO-3密封封裝中。


以下是AGC-330的主要特性：

- 頻率范圍：5至300 MHz

- 單包封裝

- 寬AGC范圍：36 dB(典型值)

- 22 dB的增益(典型值)

AGC-330的主要應用包括：

- 開環或閉環增益控制

- 接收機輸出增益控制

- 變送器輸出調平控制

這些特性和應用使得AGC-330在廣泛的射頻電子系統中具有重要的作用，例如通信設備、雷達系統等。

Maximum Ratings
Parameter	Maximum
DC Voltage	+17 Volts
Continuous RF Input Power	+13 dBm
Operating Case Temperature	-55 to +125℃
Storage Temperature	-62 to +150℃
“R”Series Burn-In Temperature	+125°℃
Thermal Characteristicsl
θ?c	105/105°C/W
Active Transistor Power Dissipation	105/180 mW
Junction Temperature Above Case Temperature	11/19°℃
Weight:(typical)14.5 grams

深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。

詳情了解Teledyne防務電子請點擊：http://www.nfda.cn/brand/46.html
