179系列Y型結波導環行器Mi-Wave

發布時間：2024-04-23 08:46:57 瀏覽：895

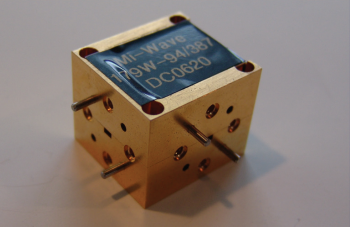

　　Mi-Wave 179系列Y型結波導環行器是一款H平面三端口Y結鐵氧體器件。這種射頻環行器是無源3端口微波器件，用于控制射頻電路內部信號方向和流量，將能量順時針循環到相鄰端口，提供15 dB至18 dB的隔離效果。外部配合表面經過精確加工，確保與標準波導法蘭連接的完美平整度，最大程度降低不連續性。


　　179 系列環行器覆蓋了18.0至110 GHz的標準波導尺寸范圍，能滿足不同頻率要求。該系列Y型環行器廣泛應用于測試設備和操作系統中，為信號傳輸提供穩定可靠的支持。

　　主要特點：

　　低損耗

　　低駐波比

　　高隔離度

　　寬帶寬

　　緊湊堅固

　　出色的溫度響應

產品型號：

波導頻段	型號	頻率范圍 (GHz)	帶寬 (GHz)	隔離度 (dB)	插入損耗 (dB)	駐波比 (最大值)	平均功率 (瓦特)	最大功率 (kw)	輸入和輸出端口	溫度范圍 (℃)	重量 (Oz)
K波段	179K- XX/595	18-26.5	1.8	18	0.4	1.3:1	30	1	WR-42帶 UG-595/U 法蘭的波導	- 15至+65	3
樂隊	179A- XX/599	26.5-40	1.3	18	0.4	1.3:1	30	1	WR-28帶 UG-599/U 法蘭的波導	- 15至+65	3
B波段	179B- XX/383	33-50	1.2	18	0.5	1.3:1	25	1	WR-22波導帶UG- 383/U法蘭	- 15至+65	3
U波段	179U- XX/383	40-60	1.2	15	0.7	1.35:1	15	1	WR-19帶 UG-383/UM 法蘭的波導	- 15至+65	3
V波段	179V- XX/385	50-75	1.3	15	1	1.4:1	10	1	WR-15波導，帶UG- 385/U法蘭	0 到 5 0	5
E波段	179E- XX/387	60-90	1.3	15	1	1.4:1	5	1	WR-12帶 UG-387/U 法蘭的波導	0 到 5 0	5
W波段	179W- XX/387	75-110	1.3	15	1	1.4:1	5	1	WR-10波導，帶UG- 387/UM法蘭	0 到 5 0	5

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
