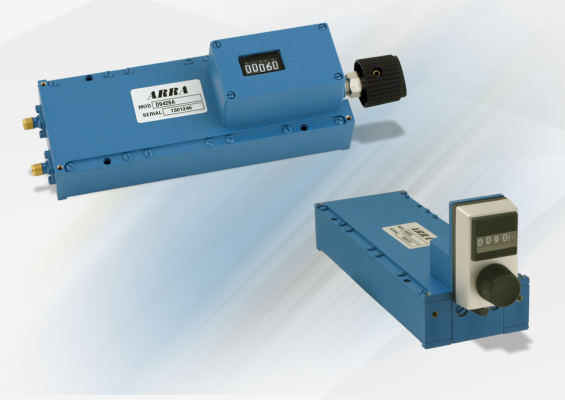

ARRA 9425A直讀移相器
發布時間:2024-05-08 08:46:55 瀏覽:605
頻率范圍:DC至18.0 GHz,適用于多種應用。
插入延遲:最小0.88nsec,最大1.10nsec,描述信號通過移相器所需的時間。
相位調節:每GHz最小60°,在6 GHz達到360°,可提供精確的相位調整。
駐波比(VSWR):在不同頻率下具有良好的性能,1.3至1.6之間。
插入損耗:在不同頻率下功率損失較小,最大1.0 dB。
承受功率:平均功率100瓦,峰值功率5千瓦。
連接器形式:SMA Female標準型。
材質:整體為鋁制,連接器符合MIL-C-39012標準。
控制方式:非轉換型,可能需要外接設備(如數字計數器)進行控制。
安裝:提供了圓孔和平滑孔用于安裝。
表面處理:采用ARRA Blue鋼制ML-C-22750增強耐用性和防腐蝕性。
Frequency Range | Insertion Delay | Minimum Phase | Dimensions - Inches | Model No.* | |
(GHz) | (Approx) nsec | Adjustment | A | B | |
DC-18.0 | 0.88 min | 60° / GHz | 5.5 | 3.625 | 9425A |
1.10 max> | 360° at 6 GHz | ||||
DC-18.0 | 0.68 min | 30° / GHz | 3.75 | 1.875 | 9425B |
0.78 max | 180° at 6 GHz |
