MOS-0.1-20.0-1k-10M-485多倍頻合成器MITEQ
發布時間:2024-05-10 08:57:17 瀏覽:813
Narda-MITEQ的MOS系列多倍頻寬、低相位噪聲合成器是一款用于實驗室環境和通信測試應用的設備,具有經濟解決方案的特點。
特性:
1. 全頻段0.1 GHz至20 GHz低相位噪聲選項,可在較小的輸出頻段。
2. 第三機架空間寬帶連接器。
3. 支持Multi-octave。
4. 1 kHz標準步長。
5. 符合INTELSAT相位噪聲標準。
6. 經過現場測試的可靠性,低功耗。
7. 符合MIL-STD-188-164A標準。
8. 符合ETSI 300019-1-4沖擊和振動標準。
選項:
1. 自定義頻段。
2. 固定LO頻率。
3. 自定義步長。
4. 定制包裝。
5. 低相位噪聲選項。
6. 可以提供模塊化形式。
規格參數:
ELECTRICAL SPECIFICATIONS | ||
Output frequency range | Tunable | |
0.1 GHz to 20 GHz (custom band available | ||
Step size | kHz (Note 3,4 | |
Output power | +13 dBm minimum | |
Output power variation | ±2dB maximum | |
Input reference frequency | 10 MHz (Note 5 | |
Input power leve | 0±3 dBm | |
Output spurious n-band Out-of-band | 65 dBc minimum 65 dBc minimum | |
Phase nose | See graph Note 6 | |
Offset from carrier 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz | At 2.93 GHz 55 dBc 65 dBc 75 dBc 85 dBc -90 dBo -100 dBc -120 dBc | |
Output harmonic | -15 dBc typica | |
Output impedance | 50 ohm nomina | |
Load VSWR | 2.0:1 maximum,all phases | |
Noise and ripple | 10 mV,peak-to-peak maximum | |
Frequency contro | RS-485 (4 wire),RS-422,Ethernet Paralle | |
Tunable | ||
Acquisition time (to phase lock) | 300 ms typical,750 ms maximum | |
Summary alarm | In lock TTL 1 | |
VCO lock yoltage | 2 volts to 11 volts | |
AC powe | +90 volts to +250 VAC,12 W typica | |
Outine drawing | 175415 |

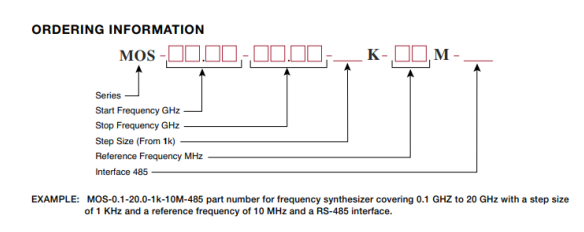

訂購指南:
此外,該設備的外形圖顯示其重量為1.5磅,射頻連接器為SMA女,控制連接器為34針并行頭操作,可通過以太網(RJ45)或9針D用于RJ402連接。其操作溫度范圍為-10°C至+70°C,存儲溫度范圍為-55°C至+95°C,濕度在40°C時高達95%,能夠承受30g的非操作沖擊和20hz至2000hz的隨機振動,高度可達13500英尺。設備經過100%檢測和溫度循環/監控的100%篩選。
如果需要進一步了解該設備的詳細信息或購買相關產品,請聯系Narda-MITEQ或立維創展。
深圳市立維創展科技有限公司,依據加拿大總公司地理優勢,針對MITEQ產品線,無論收購并購如何變化,始終擅長MITEQ產品線訂貨渠道和售后服務支持,歡迎與我們的銷售代理聯絡。
詳情了解更多MITEQ請點擊:http://www.nfda.cn/brand/30.html
