SLP7100限幅二極管SemiGen

發布時間：2024-05-30 08:51:33 瀏覽：578

　　SemiGen公司推出的SLP7100系列限幅二極管，專為100 MHz至30 GHz頻段設計，具備卓越的性能特性。這些二極管采用高電阻率外延片，厚度僅為2至20微米，并可通過金摻雜來精確調校性能。它們在無源或有源限幅器設計中表現出色，擁有低電容、低電阻和極快的導通時間(最快可達5納秒)。SLP7100系列限幅二極管能夠處理高達+47 dBm至+66 dBm的輸入功率，同時保持+19 dBm至+44 dBm的輸出功率泄漏，并維持0.10 dB至0.2 dB的低插入損耗。

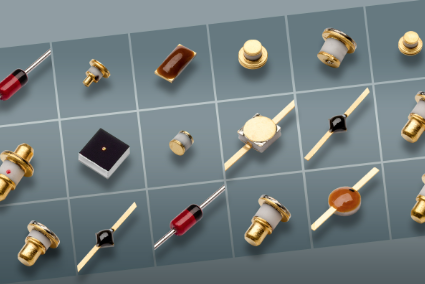

　　這些限幅器是高功率應用、雷達系統、電子戰和通信設備的理想選擇，有效保護低噪聲組件免受意外電涌或尖峰的損害。SLP7100系列不僅提供裸芯片選項，還提供多達20種不同的封裝形式，以滿足多樣化的應用需求。

零件編號	Vb典型值（V）	Cj0典型值	Cj6最大值	Rs典型值@10mA（Ω）	Rs典型值@1mA（Ω）	TL典型值（nS）	最大熱阻（?C/W）	最大峰值引腳@1.0Ωs（dBm）	典型閾值（dB）	漏電流P輸出TYP（dBm）	插入損耗 TYP（dB）	CW引腳MAX（W）
SLP7130	15-30	0.12	0.1	2	4	5	120	47	7	19	0.1	2
SLP7131	15-30	0.2	0.15	1.5	3	5	80	50	7	22	0.1	3
SLP7100	20-45	0.2	0.15	1.5	5	5	100	50	10	22	0.1	2
SLP7101	20-45	0.5	0.3	1.2	4.5	10	80	53	10	24	0.2	3
SLP7102	20-45	0.7	0.5	1	4	10	55	56	10	25	0.2	4
SLP7140	30-60	0.12	0.1	2	4	7	100	47	12	24	0.1	3
SLP7141	30-60	0.2	0.15	1.5	4	7	70	50	12	27	0.1	4
SLP7110	45-75	0.2	0.15	1.5	4	10	80	53	15	27	0.1	3
SLP7111	45-75	0.5	0.3	1.2	3.5	15	60	56	15	29	0.2	4
SLP7112	45-75	0.7	0.5	1	3	20	40	59	15	31	0.2	5
SLP7120	120-180	0.2	0.15	1.5	3.5	50	40	60	20	39	0.1	5
SLP7121	120-180	0.6	0.3	1	3	50	20	63	20	41	0.2	1
SLP7122	120-180	0.8	0.5	0.5	3	100	15	66	20	44	0.2	1

SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。

深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。
