CS-6.000 SMA母頭4-8GHz射頻環行器MECA
發布時間：2024-05-31 08:46:36 瀏覽：548
CS-6.000

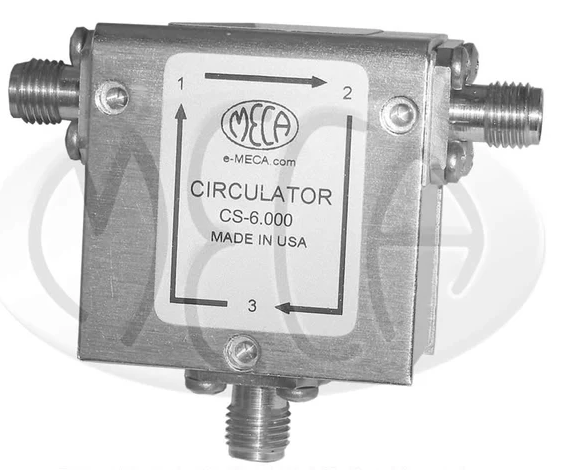

SMA母頭4-8GHz射頻環行器是一款由MECA公司制造的高性能、無源的三端口器件，用于控制電路中信號流的方向。它具有一系列主要特性和規格，適用于廣泛的無線通信和射頻應用：
1. 平均額定功率為20瓦，頻率范圍為4.0-8.0 GHz。
2. 使用SMA母頭連接器，具有良好的電氣性能和機械穩定性。
3. VSWR(駐波比)最大允許值為1.3:1，確保信號傳輸?shù)姆€(wěn)定性和效率。
4. 插入損耗在0.4-0.5 dB之間，信號在通過環行器時能量損失較小。
5. 高達20 dB的隔離度，有效防止信號泄漏到不需要的端口。
6. 平均功率和峰值功率分別為18.5 W和7.5 W，適用于各種功率需求的應用。
| ELECTRICAL SPECIFICATIONS |
Frequency
(GHz) | VSWR
(Max) | nsertion Loss
(dB)(Max) | lsolation (dB) | Average Power
(W) | Peak Power
(W) |
| Typ | Min |
| 4.0-8.0 | 1.25:1-1.30:1 | 0.4-0.5 | 20 | 18.5 | 20 | 20 |
| MECHANICAL SPECIFICATIONS |
| CONNECTOR STYLE | SMA-Female |
| CONNECTORS | Stainless Steel,Passivate |
| CONTACT PINS | Bery lium Copper Gold Plate |
| COUPLING I.TORQUE | 8±1 in.lbs |
| TEMPERATURE | -102℃ to +60*℃ |
| WEIGHT (NOMINAL) | 1.5202 |
此外，該射頻環行器還具有以下機械規格和注意事項：
1. 連接器類型為SMA母頭，具有良好的電氣連接性能。
2. 耦合扭矩為8±1 in.lbs.，確保連接器的可靠連接。
3. 工作溫度范圍為-10°C至+60°C，適用于各種環境條件下的應用。
4. 重量約為1.52盎司，便于安裝和集成到各種系統中。
5.
需要注意的是，環行器的功率額定值為1.05:1的負載不匹配，適用于所有相角。同時，MECA公司也提供其他頻率范圍的產品，具體范圍可向工廠咨詢。
6. 在使用時，應確保散熱器溫度不超過規定的最高工作溫度，并注意標稱阻抗為50歐姆。
如需更多詳細信息，請向MECA公司或立維創展咨詢。
MECA 在毫米波器件領域已經擁有57年的歷史，產品覆蓋頻率超過50GHz，以多樣化的產品系列和快速交付能力，贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣泛應用于地面、空中和空間通信項目。
深圳市立維創展科技有限公司代理銷售MECA微波產品，并提供技術支持服務，歡迎咨詢。
