Synergy 5路功率分配器DEK-701S

發布時間：2024-06-12 09:07:03 瀏覽：865

　　Synergy的DEK-701S是一款高性能的5路功率分配器，專為需要精確功率分配的應用而設計。該設備的關鍵特性包括寬頻帶、低損耗以及緊密控制的相位/幅度不平衡。其頻率范圍覆蓋了從0.05至30MHz，能夠滿足多種頻段的需求。

Synergy 5路功率分配器DEK-701S

　　在插入損耗方面，DEK-701S在不同頻段下的表現有所不同，從0.05至0.5MHz的頻段內，插入損耗的典型值為0.3dB，而在15至30MHz的頻段內，這一數值上升至0.6dB。隔離度方面，設備在不同頻段下也提供了具體的典型值和最小值，確保了信號的清晰分離。

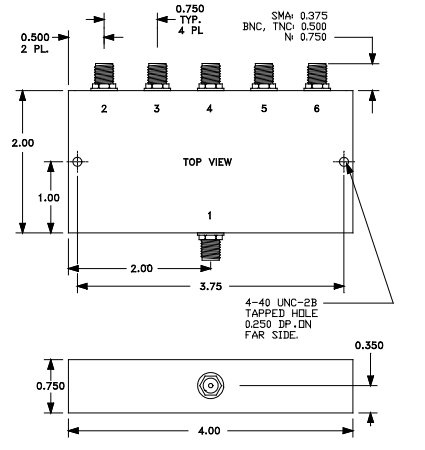

DEK-701S尺寸

　　相位不平衡量最大為4度，幅度不平衡量最大為0.3dB，這些參數保證了功率分配的穩定性和精確度。輸出阻抗為50Ohms，最大輸入功率為1瓦特，這些規格使得DEK-701S能夠適應多種功率需求。操作溫度范圍從-40至+85°C，這意味著DEK-701S能夠在極端的溫度條件下穩定工作，適合在各種環境中的應用。連接器類型為SMA母頭，其中一個是輸入端口，其余四個為輸出端口，方便與各種設備連接。

規格參數：

SPECIFICATIONS (Rev.B 08/30/06)
Frequency	0.05-30 MHz
Insertion Loss (dB)*	Freq (MHz)	Typ.	Max
	0.05-0.5	0.5	0.9
	0.5-15	0.3	0.7
	15-30	0.6	1
lsolation (dB)
	Freq (MHz)	Typ.	Min
	0.05-0.5	25	20
	0.5-15	30	25
	15-30	25	20
Phase Unbalance(Deg.)	4°(Max.)
Amplitude Unbalance (dB)	0.3 (Max.)
Output Impedance	50 Ohms (Nom.)
Input Power	1 Watt (Max.)
Operating Temperature Range	40 to +85°C
*In excess of the 7 dB theoretical split loss

深圳市立維創展科技是Synergy的經銷商，主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品，產品位于美國北部的直接通道，快速響應中國客戶的需求。歡迎咨詢。
