AD9176雙通道16位數模轉換器(DAC)
發布時間：2024-06-12 09:21:24 瀏覽：5707
AD9176是ADI一款高性能的雙通道16位數模轉換器(DAC)，支持高達12.6 GSPS的DAC采樣速率。它采用了8線15.4 Gbps
JESD204B數據輸入端口，以及高性能的片內DAC時鐘倍頻器和數字信號處理功能，非常適合于單頻段和多頻段直接到射頻(RF)無線應用。
| Model' | Temperature Range | Package Description | Package Optio |
AD9176BBPZ
AD9176BBPZRL
AD9176-FMC-EBZ | -40℃to+85℃
-40℃ to+85℃ | 144-Ball Ball Grid Array,Thermally Enhanced [BGA_ED
144-Ball Ball Grid Array,Thermally Enhanced [BGA_ED]
Evaluation Board | BP-144-1
BP-144-1 |

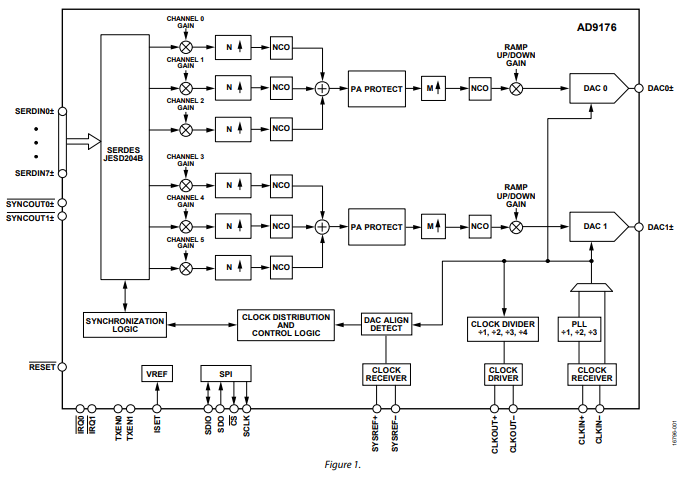

該DAC的特點包括每個RF
DAC數據路徑具有三個復用數據輸入通道，每個輸入通道都可以完全旁通。每個數據輸入通道(或信道選擇器)包含可配置的增益級、內插濾波器和用于靈活多頻段規劃的通道數控振蕩器(NCO)。AD9176支持高達3.08
GSPS的復用數據速率(I/Q)，或高達6.16 GSPS的非復用數據速率(實際)，并能將多個復用輸入數據流分配給指定通道進行單獨處理。
AD9176還支持超寬數據速率模式，允許繞過信道選擇器和主數據路徑，作為單個16位DAC提供高達6.16
GSPS的最大數據速率，或作為雙路16位DAC提供高達3.08 GSPS的最大數據速率，或作為雙路12位DAC提供高達4.1 GSPS的最大數據速率。
AD9176采用144球BGA_ED封裝，適用于無線通信基礎設施、多頻段基站無線電、微波/E頻段回程系統、儀器儀表、自動測試設備(ATE)、雷達和干擾器等應用。其產品特色包括低功耗多通道雙路DAC設計，支持單頻段和多頻段無線應用，最大復用數據速率高達3.08
GSPS(16位分辨率)和高達4.1 GSPS(12位分辨率)，以及超寬帶寬單路DAC模式，支持高達6.16 GSPS的數據速率(16位分辨率)。
特性方面，AD9176支持多頻段無線應用，每個RF DAC具有3個可旁路復用數據輸入通道，每個輸入通道的最大復用輸入數據速率達3.08
GSPS，每個輸入通道具有1個獨立的NCO，專用的低雜散和失真設計，靈活的8線、15.4 Gbps
JESD204B接口，支持單頻段和多頻段使用案例，支持12位高密度模式，多芯片同步，支持JESD204B子類1，可選擇內插濾波器，1×、2×、3×、4×、6×和8×可配置數據通道插值，1×、2×、4×、6×、8×和12×可配置最終插值，最終的48位NCO，以DAC速率運行，可支持高達6
GHz的頻率合成，發射使能功能可實現額外省電和下游電路保護，高性能、低噪聲PLL時鐘倍頻器，支持12.6 GSPS
DAC更新率，具有可選分頻比的觀察ADC時鐘驅動器，以及低功耗設計，2.54 W功率，具有2個以12 GSPS運行的DAC，DAC
PLL開啟，具有金屬增強隔熱蓋的10 mm × 10 mm 144球BGA_ED封裝，間距為0.80 mm。
