DS852——高速2.2 GHz直接數字頻率合成器

發布時間：2018-09-10 14:37:52 瀏覽：2170

如若您需要購買DS852，請點擊右側客服聯系我們！！！

DS852關鍵特征

32位頻率調諧字和11位相位分辨率
具有11位分辨率的片上DAC
時鐘速率高達2.5 GHz
·正弦波產生高達1.2 GHz
50個后端的互補模擬波形輸出
最差SFDR＞50 dBC
LVTTL/CMOS數字頻率字輸入
復位引腳啟動第0階段啟動狀態
·高速選通以更新頻率字和DAC輸出頻率
高速選通輸入允許DS852由微控制器或DSP芯片控制，用于實時啁啾功能。
頻率更新速率與8個時鐘周期一樣快
3瓦的功耗與單-5.0V電源

64引腳QFN封裝

DS852應用
雷達設計和測試
衛星通信
VSAT
電子戰
無線基站
射頻信號源的產生
儀表和半導體測試器

先進的通信調制

DS852描述

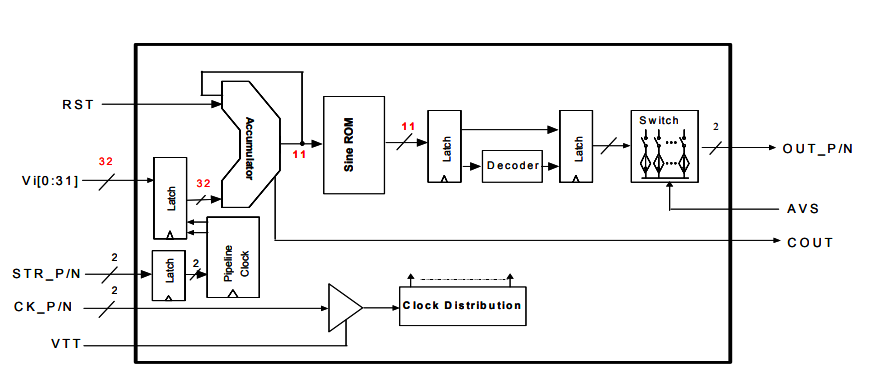

DS852是一種高速直接數字合成器（DDS），頻率調諧分辨率為32位，幅度分辨率為11位。第一奈奎斯特帶中的正弦波可以產生到接近1.1 GHz（在2.2-GHz時鐘速率）。初始階段可以重置為零度開始。該芯片有一對互補輸出50Ω后端。這個
輸出波形的頻率可以由三十二個頻率控制位控制，VI[0:31]。DS852接受互補時鐘輸入或單端時鐘輸入，并且具有具有用戶定義的閾值的50_片上后端子。頻率字的輸入信號接受LVTTL或CMOS輸入電平。只有一個-5.0V電源是必需的。
