RADI-5.3-5.5-WR137-2WR波導環行器RADITEK

發布時間：2024-07-11 08:30:35     瀏覽：1792

　　在確保無線通信系統有效率和高性能運作的過程中，選擇合適的射頻(RF)組件是至關重要的。RADITEK的RADI-5.3-5.5-WR137-2WR波導環行器是一款設計精良、功能強大的設備，專用于控制微波信號的方向，以此提高系統的整體效率和可靠性。

RADI-5.3-5.5-WR137-2WR波導環行器RADITEK

　　主要規格與技術參數：

Isolator
specifications		Isolator or
Circulator		Isolator or
Circulator		Circulator
Only		High Power
Special/
Circulator only		Units
Frequency5.3-5.56.4-7.17.05-7.155.85-6.425GHz(full band)
Insertion loss0.250.250.150.15dB maximum
Isolation20202825dB minimum
VSWR1.221.221.11.12:1
Forward power2W2W200W250WWatt average
Reverse Power2W2W200W250WWatt average
Waveguide
interface type		WR137WR137WR137WR137
Operating
temperature		-30 to+70-30 to +70-30 to+70-30 to+70℃
Altitude
to 15,000to 15,000
feet
MaterialAluminumAluminumBrass &Silver PlatingAluminum

　　頻率范圍：覆蓋5.30至7.15 GHz，適合多個應用頻段，如5.3-5.5GHz、6.4-7.1GHz及5.85-6.425GHz，從而為用戶提供靈活的操作選項。

　　接口類型：采用標準WR137波導接口，確保與其他微波組件的無縫連接。

　　性能表現

　　插入損耗：在各操作頻段，最大插入損耗僅0.25dB，某些頻段甚至低至0.15dB，說明其在信號傳輸時減損極小。

　　隔離度：至少提供20dB的隔離度，有些頻段更可達到28dB，有效避免信號泄露，增強通信的安全性。

　　電壓駐波比(VSWR)：范圍在1.1至1.22之間，顯示出優異的內部匹配性能，有效減少反射和駐波問題。

　　物理特性

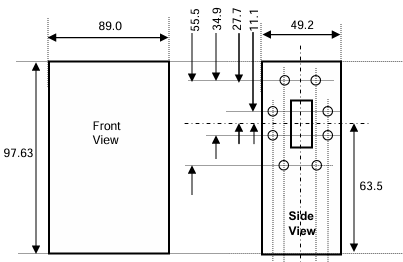

　　尺寸與重量：雖具體數值略有差異，但由于使用了輕量級材料如鋁、黃鐵等，使得產品不僅體積緊湊也便于攜帶和安裝。

　　材料工藝：產品采用耐腐蝕的鋁和鍍銀材料，并且加工精度非常高(平面度達到0.025mm/mm)，確保了產品的耐用性和長久的工作性能。

　　環境適應性與定制服務

　　工作溫度：該環行器可以在-30°C至+70°C的溫度范圍內穩定工作，適合各種環境條件。

　　海拔高度：適合在高達15,000英尺的海拔使用，展示了其出色的環境適應能力。

　　定制選項：RADITEK能夠根據客戶的特殊需求，提供定制化的高功率解決方案，進一步滿足特定應用的需要。

　　RADI-5.3-5.5-WR137-2WR波導環行器(RADITEK)不僅提供了強大的技術性能，其多樣的定制選項和卓越的物理及環境特性，使它成為微波通信和雷達系統中不可或缺的一環。無論是在基礎科研、商業通信還是國防安全領域，這款環行器均表現出應有的高效能和可靠性，推動相關技術的持續進步。

深圳市立維創展科技授權代理RADITEK微波隔離器和環形器產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
