1492-04A-6 2.40mm 50GHz 插孔(母頭)連接器SOUTHWEST西南微波
發布時間:2024-07-24 08:55:28 瀏覽:678

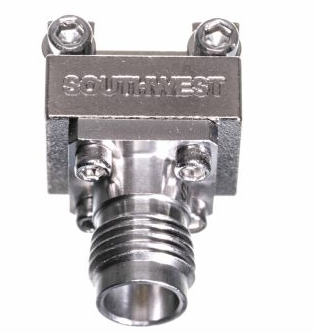

型號1492-04A-6是由SOUTHWEST西南微波公司生產的一款高性能射頻連接器,屬于2.40mm系列,具有母頭(Female)設計。這款連接器特別適用于高頻應用,其頻率范圍覆蓋了從18GHz到50GHz的廣泛頻段,包括18GHz、27GHz、36GHz、40GHz和50GHz。

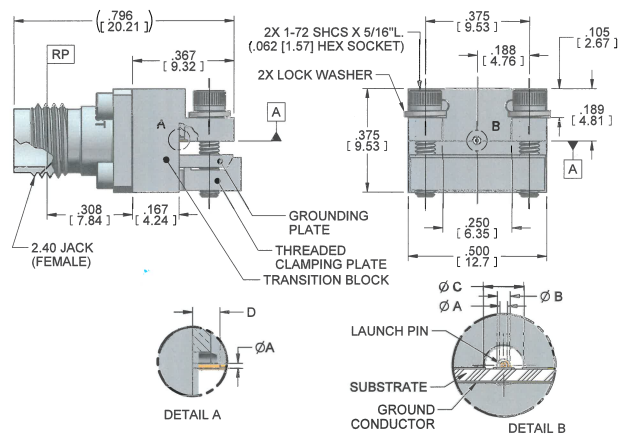

Mode | A | B | C | D |
1492-02A-6 | 010 | 020 | 0635 | 050 |
1492-01A-6 | 007 | .015 | 0480 | 030 |
1492-03A-6 | 007 | .012 | 0390 | 030 |
1492-04A-6 | .005 | .009 | .0290 | 030 |
該連接器的樣式為標準塊(Standard Block),尺寸為0.500英寸,這種設計確保了連接器在安裝時的穩定性和兼容性。連接器的引腳(Pin)和介質(Dielectric)直徑分別為0.005英寸和0.0290英寸,這些精確的尺寸保證了信號傳輸的準確性和可靠性。
1492-04A-6連接器支持的PCB(印刷電路板)厚度可達0.100英寸,這意味著它可以兼容多種不同厚度的電路板,為用戶提供了靈活的設計選項。這款連接器適用于需要高頻信號傳輸的場合,如微波通信、雷達系統和測試測量設備等。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務。
