　　AD9135是一款高性能的雙通道11位數模轉換器(DAC)，專為需要高動態范圍和快速采樣速率的應用而設計。以下是關于AD9135的詳細介紹：

　　主要特性

　　雙通道11位DAC：AD9135提供兩個獨立的11位DAC通道，每個通道都能以高達2800 MSPS(每秒百萬次采樣)的速率進行數據轉換。

　　高動態范圍：該DAC設計用于在極寬的帶寬內產生多載波信號，支持超過2 GHz的超寬復雜信號帶寬。

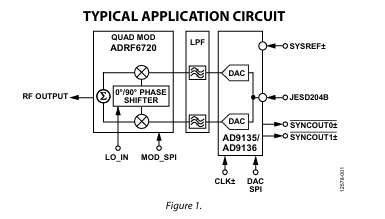

　　優化輸出：DAC輸出經過優化，可以與ADI公司的ADRF6720和ADRF670x模擬正交調制器無縫接口。

　　靈活的接口：支持三線式或四線式串行端口接口(SPI)，允許對許多內部參數進行編程和回讀。

　　可編程滿量程輸出電流：滿量程輸出電流可以在13.9 mA至27.0 mA的典型范圍內進行編程。

　　封裝：提供88引腳LFCSP(帶裸露焊盤)封裝，尺寸為12 mm × 12 mm。

　　產品特色

　　先進的低雜散與失真設計：從基帶到高中頻的寬帶信號可以實現高質量合成。

　　JESD204B子類1支持：簡化軟件和硬件設計中的多芯片同步。

　　可編程發射使能功能：實現了功耗與喚醒時間之間的設計平衡。

　　小型封裝：尺寸為12 mm × 12 mm。

　　應用

　　無線通信：包括3G/4G W-CDMA基站、寬帶中繼器、軟件定義無線電、寬帶通信、點對點、本地多點分配服務(LMDS)、多通道多點分配服務(MMDS)、發射分集、多路輸入/多路輸出(MIMO)等。

　　儀器儀表：如自動測試設備。

　　特性

　　支持的輸入數據速率大于2 GSPS。

　　專有低雜散與失真設計：SFDR(無雜散動態范圍)= 82 dBc(直流中頻，?9 dBFS)。

　　靈活的8通道JESD204B接口。

　　多芯片同步。

　　固定延遲。

　　數據發生器延遲補償。

　　可選1x、2x、4x、8x插值濾波器。

　　低功耗架構：低功耗：1.42 W(1.6 GSPS，全部工作條件)。

　　發射使能功能：可進一步省電，實現輸出狀態的瞬時控制。

　　高性能、低噪聲鎖相環(PLL)時鐘倍頻器。

　　數字反sinc濾波器。
