AN44187A低反射4分頻功分器Anritsu

　　AN44187A是Anritsu一款高性能的低反射四路功率分配器，也被稱為4分頻功分器。它具有以下顯著特點和規格參數：

　　產品特點：

　　輸出端口：擁有4個輸出端口，這些端口通過K型母連接器與外部設備連接，便于集成和使用。

　　寬帶性能：工作頻段覆蓋直流(DC)至40 GHz，展現出優異的寬帶特性。

　　插入損耗：在DC至40 GHz的整個頻段內，插入損耗的典型值為12 dB，最大值不超過15 dB，確保信號傳輸效率。

　　通道間延遲：通道間的延遲極小，小于3皮秒，有助于保持信號的同步性。

　　低反射：設備具有大于15 dB的回波損耗，表明其具有較低的反射性能，減少了信號的反射損失。

　　小型封裝：尺寸為28.5 mm x 59 mm x 14 mm，適合在空間受限的環境中使用。

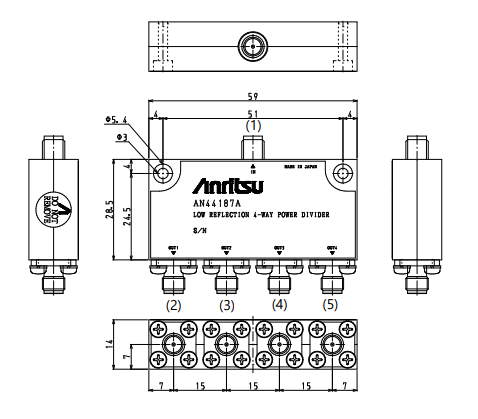

AN44187A低反射4分頻功分器Anritsu 尺寸圖

　　應用：

　　- AN44187A的低反射和寬帶特性使其成為高頻通信、雷達系統、測試設備等需要高性能功率分配的理想選擇。

　　規格參數：

　　輸入功率：最大輸入功率為+30 dBm。

　　工作溫度：能夠在-40°C至+85°C的廣泛溫度范圍內穩定工作。

　　插入損耗：在DC時典型值為12 dB，在40 GHz時典型值為13 dB，最大值為15 dB。

　　回波損耗：在DC至20 GHz范圍內，輸入和輸出回波損耗至少為15 dB，在20 GHz至40 GHz范圍內至少為10 dB。

　　隔離度：在非指定端口之間，隔離度至少為18 dB，確保各輸出端口之間的信號隔離。

　　通道間延遲：在DC至40 GHz范圍內，通道間的延遲在+/-50 ps之間，保持信號的一致性。

深圳市立維創展科技是Anritsu公司的經銷商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
