AD9958BCPZ直接數字頻率合成器ADI

發布時間：2024-07-29 08:47:39 瀏覽：5461

AD9958BCPZ直接數字頻率合成器ADI

　　AD9958BCPZ是一款由Analog Devices, Inc.(ADI)生產的高性能直接數字頻率合成器(DDS)。這款器件設計用于提供精確的頻率、相位和幅度控制，適用于多種高要求的應用場景。以下是AD9958BCPZ的主要特點和功能介紹：

　　主要特點：

　　雙通道設計：AD9958包含兩個獨立的DDS內核，每個通道都能進行獨立的頻率、相位和幅度控制，適用于需要雙通道同步的應用。

　　同步性能：由于兩個通道共享一個公共系統時鐘，因此它們具有固有的同步性，支持多個設備的同步。

　　高級調制功能：支持高達16階的頻率、相位或幅度調制(FSK、PSK、ASK)，以及線性頻率、幅度或相位掃描。

　　高性能DAC：集成兩個高速10位DAC，提供卓越的寬帶和窄帶SFDR性能。

　　靈活的I/O接口：串行I/O端口支持多種配置，包括SPI兼容模式，提供高達800 Mbps的數據吞吐量。

　　電源管理：支持軟件/硬件控制的省電功能，采用雙電源供電(1.8V DDS內核/3.3V串行I/O)。

　　多器件同步：支持多器件同步，適用于需要多個設備協同工作的系統。

　　REFCLK管理：可選的4×至20× REFCLK乘法器(PLL)和可選的REFCLK晶體振蕩器，提供靈活的時鐘輸入選項。

　　應用領域：

　　- 捷變本振(LO)頻率合成

　　- 相控陣?yán)走_(dá)/聲納

　　- 儀器儀表

　　- 同步時鐘

　　- 用于AOTF(聲光可調濾波器)的RF源

　　- 單邊帶抑制載波

　　- 正交通信

　　封裝與工作溫度：

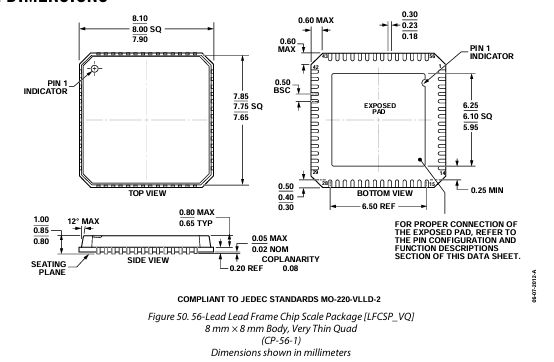

　　封裝：AD9958采用56引腳LFCSP封裝，適合空間受限的設計。

　　工作溫度：支持-40°C至+85°C的工業溫度范圍。

Model1	Temperature Range	Package Description	PackageOption
AD9958BCPZ AD9958BCPZ-REEL7 AD9958/PCBZ	-40°C to+85℃ -40℃to+85℃	56-Lead Lead Frame Chip ScalePackage [LFCSP_VQ] 56-Lead Lead Frame Chip Scale Package [LFCSP_VQ Evaluation Board	CP-56- CP-56-
