DS855——相位調制直接數字頻率合成器

發布時間：2018-09-12 10:54:20 瀏覽：1940

DS855關鍵特征
32位頻率調諧字和13位相位分辨率
具有11位分辨率的片上DAC
11位調相端口
時鐘頻率高達2.2 GHz，正弦波產生高達1.2 GHz
50個后端的互補模擬波形輸出
最差SFDR＞50 dBC
復位引腳啟動第0階段啟動狀態
·高速選通以更新頻率字和DAC輸出頻率
高速選通輸入由微控制器或DSP芯片控制，用于實時啁啾
頻率更新速率與8個時鐘周期一樣快

3.2瓦的功耗與單-5.0V電源

品牌型號 貨期

EUVIS DS855 3-4周

如若您需要購買DS855，請點擊右側客服聯系我們?。。?span id="q4uaa0guuu" class="font1">

DS855應用

雷達設計和測試
衛星通信
VSAT
電子戰
無線基站
射頻信號源的產生
儀表和半導體測試器

先進的通信調制

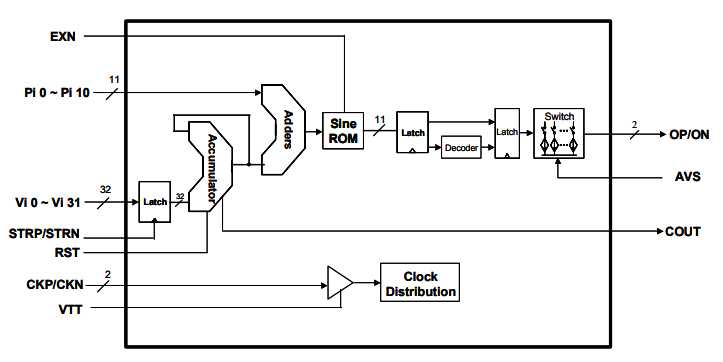

描述
ds855是高速直接數字頻率合成器（DDS）與一個32位頻率調諧分辨率，11位相位調制輸入和11位的幅度分辨率。第一奈奎斯特帶中的正弦波可以產生到接近1.2 GHz（在2.5GHz時鐘速率）。初始相位可以重置為零度的正弦波開始。該芯片有一對互補輸出50Ω后端。輸出波形的頻率可由三十二個頻率控制位VIIO 0~VIY31控制。輸出波形的相位可以由11位PI00~PIY10相位調制輸入進行調制。的ds855接受互補時鐘輸入或單端時鐘輸入的特點50?片回到終端用戶定義的閾值。頻率分辨率位接受TTL或CMOS輸入電平。只需要一個5V的電源。
