AGC525 TO-8增益控制放大器Teledyne防務電子

發布時間：2024-08-05 08:43:30 瀏覽：763

AGC525 TO-8增益控制放大器Teledyne防務電子

　　AGC525 TO-8增益控制放大器是由Teledyne防務電子生產的一款高性能產品。以下是該產品的詳細介紹：

　　基本參數

　　型號：AGC525

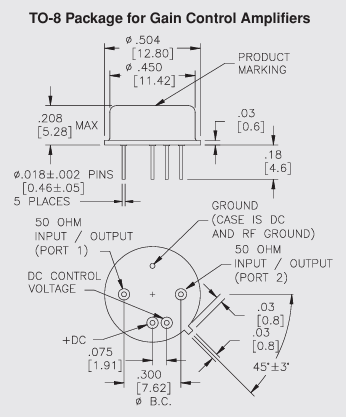

　　封裝：TO-8標準尺寸封裝，適用于增益控制放大器

　　增益：典型值為25.5dB，最小值為24.0dB至24.5dB

　　增益平坦度：最大±0.8dB

　　噪聲系數：最大5.0dB，表現出色

　　駐波比(SWR)：輸入輸出端口均小于2.0:1

　　控制特性

　　控制范圍：0到+5V

　　AGC范圍：最小30dB，表現出寬范圍的控制能力

　　響應時間：全AGC下小于10微秒，切換速度快

　　電氣特性

Parameter	Typical	0 to 50℃	55 to+85℃
Frequency (Min.)	10-600 MHz	10-500 MHz	10-500 MHz
Gain (Min.) Vo=0	25.5 dB	24.5 dB	24.0 dB
Gain Flatness(Max.)	±0.5 dB	±0.7 dB	±0.8 dB
AGC Range(Min.	30 dB	26 dB
Noise Figure (Max.)	5.0 dB	6.0 dB	6.5 dB
SWR (Max.) Input/Output	<1.6:1	2.0:1	2.0:1
Power Output (Min.) @1dB comp	+11.0 dBm	+10.0 dBm	+9.5 dBm
Response Time Full AGC	<10 μsec
DC Current(Max.) Bias	45 mA	48 mA	51 mA
DC Current(Max.) Vo	0 to 10 mA

深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
