Mi-Wave 922系列A波段諧波混頻器
發布時間：2024-08-05 08:47:51 瀏覽：5285
Mi-Wave 922系列A波段諧波混頻器是一款專為毫米波信號下變頻設計的高性能混頻器。該系列產品采用了肖特基勢壘混頻二極管技術，能夠有效地將高頻信號轉換為中頻信號，適用于廣泛的微波和毫米波應用。
主要特點：
1. 可選的LO-IF頻率雙工器：該混頻器配備了可選的LO-IF頻率雙工器，這有助于優化混頻過程中的信號分離和處理。
2. 全波導頻段覆蓋：提供全面的頻率覆蓋，確保在各種應用場景中的兼容性和靈活性。
3. 擴展頻譜分析儀的有用頻率范圍：通過使用諧波混頻技術，可以擴展頻譜分析儀的頻率范圍，使其能夠分析更高頻率的信號。
4. 寬帶特性：具有寬帶性能，能夠處理寬頻率范圍內的信號，適用于多種復雜的通信和測量環境。
應用領域：
5G和6G通信：支持新一代移動通信技術的高頻段信號處理。
測試與測量：在研發和生產測試中，用于精確測量高頻信號。
移動和衛星通信：用于增強移動和衛星通信系統的信號接收和處理能力。
雷達系統：在雷達應用中，用于高精度信號檢測和目標識別。
天氣與地球觀測：在氣象和地球觀測領域，用于高分辨率的信號采集和分析。
技術細節：

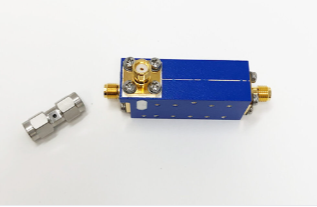

雙工器混頻器端口連接：使用隨附的SMA公對公適配器或低損耗高達12 GHz的短電纜進行連接，確保信號傳輸的高效和穩定。
轉換損耗：轉換損耗會根據本振(LO)頻率和LO功率電平的變化而變化，這需要在實際應用中進行精確的調整和優化。
產品型號：
| Model | Band | RF
Freguency
(GHz) | LO
Frequency
(GHz) | IF Frequency
(GHz) | LO Power
(dBm) | LO PlusRF
Power | RF Port | LO/F
Port |
| 922A/387 | Ka-Band | 26.5-40 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-28 Waveguide,
UG-599/U Flange | SMA(F) |
| 922B/383 | Q-Band | 33-50 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-22 Waveguide,
UG-383/U Flange | SMA(F) |
| 922U/383 | U-Band | 40-60 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-19 Waveguide,
UG-383/U-M Flange | SMA(F) |
| 922E/387 | E-Band | 60-90 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-12 Waveguide,
UG-387/U-M Flange | SMA(F) |
| 922V/385 | V-Band | 50-75 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-15 Waveguide,
UG-385/U Fange | SMA(F) |
| 922W/387 | W-Band | 75-110 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-10 Waveguide,
UG-387/U-M Flange | SMA (F) |
| 922F/387 | F-Band | 90-140 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-08 Waveguide,
UG-387/U-M Flange | SMA (F) |
| 922D/387 | D-Band | 110-170 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-06 Waveguide,
UG-387/U-M Flange | SMA (F) |
| 922G/387 | G-Band | 140-220 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-05 Waveguide,
UG-387/U-M Flange | SMA (F) |
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
