KRYTAR 500508010雙向耦合器
發布時間:2024-08-09 08:45:18 瀏覽:533

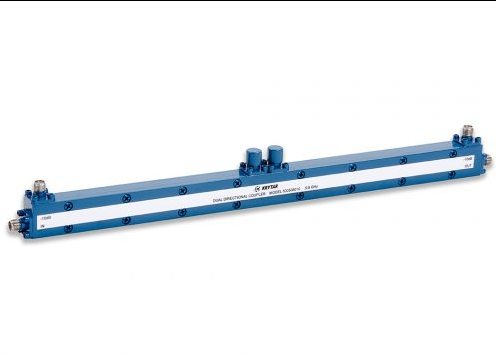

KRYTAR 500508010 雙向耦合器是一款高性能的同軸雙向耦合器,專為在0.5至8.0 GHz的寬帶頻率范圍內進行精確的功率監控和測量而設計。這款耦合器采用了兩個背靠背的3端口耦合器組合成一個4端口耦合器的結構,這種設計使得用戶能夠同時監控前向和反射功率,確保了良好的方向性、平坦度和耦合精度。
500508010 型耦合器采用了多用途帶狀線設計,提供了卓越的性能等級,包括10 dB的標稱耦合,其耦合精度為±1.0 dB,頻率靈敏度為±0.6 dB。插入損耗(包括耦合功率)小于2.3 dB,方向性大于15 dB,最大VSWR(電壓駐波比)為1.35。該耦合器能夠承受20 W的平均功率和3 kW的峰值功率。
該產品配備了行業標準的SMA母頭連接器,尺寸緊湊,僅為10.50英寸(長)x 0.53英寸(寬)x 0.72英寸(高),重量為7.0盎司。工作溫度范圍為-54°C至85°C,適用于各種環境條件。
KRYTAR 500508010 雙向耦合器適用于多種系統應用,包括電子戰(EW)、商用無線、衛星通信、雷達、信號監測和測量、天線波束形成和EMC測試環境。其緊湊的尺寸使其成為空間受限應用的理想選擇,同時也可以根據需要定制以滿足特定的軍用規格要求。
深圳市立維創展科技授權代理KRYTAR產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
