DB10305直插式超小型耦合器North Hills

發布時間：2024-08-12 08:49:35     瀏覽：5208

　　North Hills公司開發了一系列微型數據總線耦合器，適用于對重量敏感并且安裝空間和體積有限的計劃。這種超小型數據總線耦合器特別設計用于需要將耦合器牢固附著在飛機表面的應用。耦合器符合所有MIL-STD-1553電氣要求，并根據North Hills變壓器和MIL-R-39007一瓦最小電阻器制造。零件可以配備內部終端電阻，以進一步減少安裝復雜性和零件數量。

　　這些耦合器供應時帶有一英尺長的MIL-C-17/176-00002電纜，但沒有連接器用于在線拼接。如果需要，可以提供其他長度的電纜，并可加裝連接器。這些耦合器也可以作為完全測試過的線束組件準備好進行安裝。

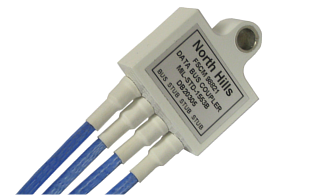

DB10305直插式超小型耦合器North Hills

　　特點：

　　- 內部終端電阻

　　- 通過孔安裝和外殼接地裝置

　　- 按照MIL-P-23377涂漆，以抵抗流體和溶劑

　　優點：

　　- 易于安裝 -- 減少零件數量

　　- 對于對重量敏感并且安裝空間有限的程序理想

　　電氣規格 (所有參數均符合IAW MIL-STD-1553B, Notice 1)

　　- 變壓器輸入阻抗: (75 kHz 至 1.0 MHz)最小3000 歐姆

　　- 開路輸入: Z_s = 3000/分支數量(電纜長度會影響測量的阻抗值)

　　- 超調和振鈴: 最大20% (250 kHz)，正負1.0V (250 kHz 方波輸入，最大上升和下降時間100 ns)

　　- 共模抑制比(CMR): 在1.0 MHz下最大-45.0 dB

　　- 終端電阻(DB12305 & DB22305型號): 76.8 Ω ± 1% (每MIL-R-39007中的1W最小)

　　- 隔離電阻 (0.75 Ω): 59 Ω ±1% 每個總線線路連接電阻

　　- 分支電壓: 1.0V至14.0V PP線-線，信號電壓(變壓器耦合)

　　- 工作溫度: -55°C 至 +125°C

　　- 存儲溫度: -55°C 至 +150°C

深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
