MXO14極低相位噪聲MOCXO NEL Frequency Controls

發布時間：2024-08-20 09:03:22 瀏覽：5140

MXO14極低相位噪聲MOCXO NEL Frequency Controls

　　MXO14是一款專為高精度信號源和通信設備設計的小型晶體振蕩器(MOCXO)，工作在12.000 GHz頻段。以下是該產品的詳細介紹：

　　主要規格：

　　1. 電氣性能

　　RF輸出信號：

　　頻率范圍：12.000 GHz

　　RF輸出功率：最小+10dBm，回波損耗50 ohms

　　相位噪聲水平：

　　- 10 Hz偏置：≤ -60dBc/Hz

　　- 100 Hz偏置：≤ -90dBc/Hz

　　- 1 kHz偏置：≤ -115dBc/Hz

　　- 10 kHz偏置：≤ -132dBc/Hz

　　- 100 kHz偏置：≤ -135dBc/Hz

　　- 1 MHz偏置：≤ -135dBc/Hz

　　雜散信號：

　　- 非諧波：≤ -65dBc

　　- 諧波：≤ -35dBc

　　2. 外部參考

　　輸入頻率：10.000 MHz正弦波

　　輸入電平：通常0dBm，輸入阻抗50 ohms

　　相位噪聲水平：C/N ≤-150dBc/Hz @100Hz

　　鎖定范圍：≥±1ppm

　　3. 參考輸出

　　輸出頻率：10.000MHz正弦波

　　輸出電平：+6dBm ±2dB，回波損耗50 ohms

　　相位噪聲水平：C/N ≥-150dBc/Hz @100Hz

　　頻率穩定性：與外部參考輸入相同

　　4. 直流電源

　　- +12V ±5%, 最大600mA

　　5. 溫度范圍

　　操作：-20到+70℃

　　儲存：-40到+70℃

　　6. 包裝

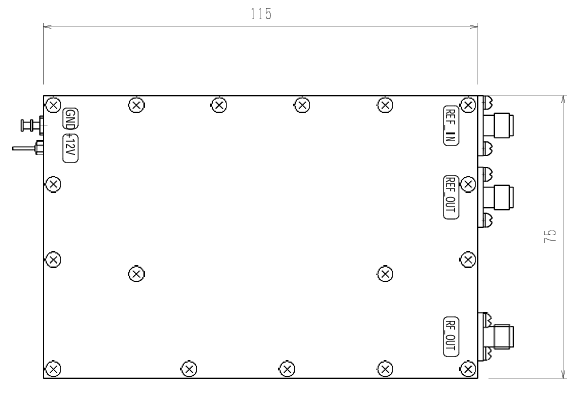

　　尺寸：115(L) x 75(W) x 25(T) 毫米，公差±0.1毫米

　　連接器：RF輸出(SMA(F)), 參考輸入和輸出(SMA(F)), 直流電源(饋通)

　　MXO14以其極低的相位噪聲水平著稱，這對于確保信號的高精度、低失真處理至關重要。該產品適用于需要高穩定性和低噪聲的精密信號源和通信設備，如雷達系統、衛星通信、測試和測量設備等。其緊湊的尺寸和堅固的設計使其易于集成到各種系統中，同時提供卓越的性能。深圳市立維創展科技有限公司授權代理銷售NEL Frequency Controls產品，主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件產品，以其絕佳的精度和相噪特性，倍受全球高端客戶認可，目前廣泛應用于航天航空、衛星通信、遙感遙測等場合。歡迎咨詢。
