8516S直流阻斷固定衰減器Aeroflex-INMET
發布時間:2024-08-22 09:03:26 瀏覽:5150
Aeroflex-INMET型號8516S-XX是一款專為射頻信號衰減設計的單向器件。該產品在10 MHz至2 GHz的頻率范圍內表現出色,提供了從1 dB到20 dB的標準衰減值,以1 dB為遞增單位,滿足不同應用的需求。
規格概述:
型號:8516S-20 (2 GHz;20dB;SMA - 公/母接頭)
型號:8516S-05 (2 GHz;5dB;SMA - 公/母接頭)
電氣特性:
頻率范圍廣泛,從10 MHz覆蓋至2 GHz。
衰減精度高,1至6 dB時為±0.3 dB,7至20 dB時為±0.5 dB。
最大電壓駐波比(VSWR)為1.15:1,確保信號傳輸?shù)姆€(wěn)定性。
阻抗匹配為50 Ohms,適用于標準射頻系統。
直流阻隔僅限于內部,電壓評級高達200 Volts,輸入功率平均為2瓦。
寬廣的工作溫度范圍,從-65℃至+125℃,適應各種環境條件。
機械特性:
連接器采用經過鈍化處理的不銹鋼,符合MIL-STD-348標準,確保耐用性和可靠性。
導體為鍍金鈹銅,提供優良的導電性能和耐腐蝕性。

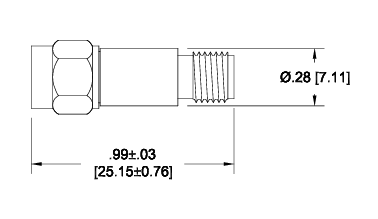

物理尺寸:
長度為0.99英寸(25.15 ± 0.76mm),外徑為0.28英寸(7.11mm),緊湊的設計便于集成到各種設備中。
深圳市立維創展科技是Aeroflex-API Tech經銷商,主要提供Aeroflex原產品系列衰減器,終端負載,限幅器產品,產品原裝庫存,極具價格優勢,歡迎咨詢。
詳情了解Aeroflex-API Tech請點擊:http://www.nfda.cn/brand/10.html
