LTC6804多電池監控器芯片ADI-Linear
發布時間:2024-08-27 09:19:10 瀏覽:5349
LTC6804是由ADI-LINEAR公司開發的第三代多節電池監控器芯片,專為高精度和高效率的電池管理系統設計。該芯片能夠監測多達12個串聯電池的電壓,總測量誤差低于1.2mV,適用于0V至5V的電池測量范圍,使其兼容大多數化學組分的電池。
LTC6804的主要特點包括:
1. 高速度測量:所有12節電池的電壓測量可以在290微秒內完成,同時支持較低的數據采集速率以增強噪聲抑制。

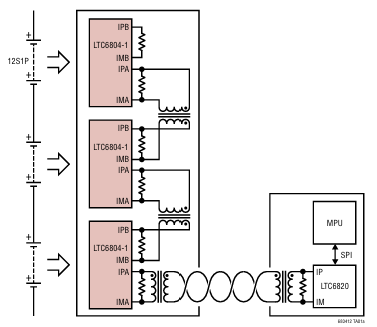

2. 可堆疊架構:多個LTC6804芯片可以串接使用,實現對長串高電壓電池的同時監控。
3. isoSPI接口:內置的isoSPI接口支持高速、抗RF干擾的局域通信,使用單根雙絞線可長達100米,具有低EMI敏感度和輻射。
4. 精確測量:1.2mV的最大總測量誤差,以及16位增量累加(ΔΣ)型ADC,配備頻率可編程的三階噪聲濾波器。
5. 多功能性:包括被動電池電荷平衡、內置5V穩壓器和5根通用的I/O線,可用于溫度或其他傳感器輸入,并可配置為I2C或SPI主控器。
6. 低功耗:在睡眠模式下,電流消耗降低至4μA。
7. 封裝:采用48引腳SSOP封裝。
型號:
TUBE | TAPE AND REEL | PART MARKING* | PACKAGE DESCRIPTION | SPECIFIED TEMPERATURE RANGE |
LTC6804IG-1#PBF | LTC6804IG-1#TRPBF | LTC6804G-1 | 48-Lead Plastic SSOP | -40℃ to 85℃ |
LTC6804HG-1#PBF | LTC6804HG-1#TRPBF | LTC6804G-1 | 48-Lead Plastic SSOP | -40℃ to 125℃ |
LTC6804IG-2#PBF | LTC6804IG-2#TRPBF | LTC6804G-2 | 48-Lead Plastic SSOP | -40℃ to 85℃ |
LTC6804HG-2#PBF | LTC6804HG-2#TRPBF | LTC6804G-2 | 48-Lead Plastic SSOP | -40℃ to 125℃ |
LTC6804的應用領域廣泛,包括電動汽車及混合動力汽車、后備電池系統、電網能量存儲和高功率便攜式設備等。此外,它還針對ISO26262標準進行了系統工程設計,確保了其在安全關鍵應用中的可靠性。
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
