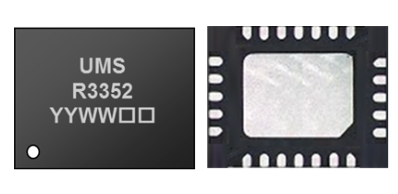

CHR3352-QEG 12-16GHz集成下變頻器UMS微波
發布時間:2024-08-27 09:23:59 瀏覽:5116
CHR3352-QEG 是UMS微波一款集多功能于一體的單片電路,融合了平衡冷 FET 混頻器、LO 緩沖器以及內置增益控制的 RF LNA。
該產品專為ISM頻段和商業通信系統等廣泛應用量身打造。采用先進的 pHEMT 工藝,柵極長度精細至 0.25μm,結合基板通孔、空氣橋及電子束柵極光刻技術,確保了電路的高性能。
此外,CHR3352-QEG 采用環保的 SMD 封裝,符合 RoHS 標準,滿足現代電子產品的綠色制造要求。
具體參數如下:
Reference | RF Bandwidth (GHz) | LO Bandwidth (GHz) | IF Bandwidth (GHz) | Conv. Gain | Noise Figure | P-1dB IN | LO Input Power | Bias | Bias | Case | |||
min | max | min | max | min | max | (dB) | (dB) | (dBm) | (dBm) | (mA) | (V) | ||
CHR3352-QEG | 12 | 16 | 8.5 | 19.5 | DC | 3.5 | 13 | 2.7 | -6 | 0 | 250 | 4 | QFN |
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
