RWPSHTD580D180手動波導移相器RF-Lambda
發布時間：2024-09-05 09:00:27 瀏覽：622

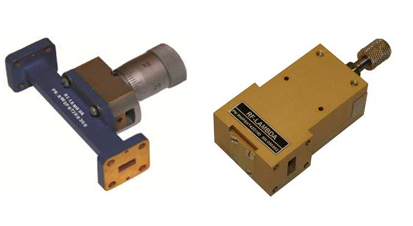

RWPSHTD580D180手動波導移相器是由RF-Lambda公司生產的一款高性能射頻設備，專為需要在寬帶操作中調整傳輸相位的系統設計。以下是該移相器的主要特性和用途介紹：
特性
寬帶操作與平坦響應：該移相器能夠在廣泛的頻率范圍內工作，提供平坦的頻率響應。
高頻率操作：頻率最高可達110GHz，具體頻率可根據客戶需求定制。
高功率處理能力：能夠處理高功率信號，適用于需要高能量傳輸?shù)膽?yīng)用場景。
低插入損耗和高動態范圍：在所有相位狀態下，移相器提供低插入損耗，這意味著信號傳輸效率高，且動態范圍廣，能夠處理大范圍的信號強度。
寬溫度范圍：操作溫度范圍從-40oC到+85oC。
定制服務：可根據客戶的具體需求進行定制。
用途
移相器主要用于調整系統中傳輸信號的相位，通過改變網絡的傳輸相角(S21的相位)，RF-Lambda移相器能夠提供低插入損耗，并且在所有相位狀態下振幅(或損耗)保持一致。由于移相器的損耗通常需要通過放大級來克服，因此損耗越小，所需的額外功率就越小，這有助于提高系統的能效和可靠性。
環境規范
操作溫度：-40°C 至 +85°C
存儲溫度：-55°C 至 +125°C
高度：最高可達42000英尺
振動：能夠承受10g rms的振動(15度2KHz)
濕度：在35℃時可達100% RH，在40℃時可達95% RH
沖擊：能夠承受2g的沖擊(11msc)
冷卻：在高功率長時間運行時，需要風扇進行冷卻
型號參數：
| Part Number | Waveguide
Type | LowFreq(GHz) | Insertion Loss
(dB) | Phase Range
(degree) | VSWR(Max:1) | Power (Watts) |
| RWPSHTgoD180 | WR90 | 8.2-12.4 | 0.2 | 180 | 1.2 | 10~300 |
| RWPSHT75D180 | WR75 | 12.0-15.0 | 0.2 | 180 | 1.2 | 10~300 |
| RWPSHT62D180 | WR62 | 12.4-18.0 | 0.2 | 180 | 1.2 | 10-300 |
| RWPSHT42D180 | WR42 | 18.0-26.5 | 0.2 | 180 | 1.2 | 10-200 |
| RWPSHT34D180 | WR34 | 21.7-33.0 | 0.3 | 180 | 1.2 | 10-60 |
| RWPSHT28D180 | WR28 | 26.5-40.0 | 0.3 | 180 | 1.2 | 10~50 |
| RWPSHT22D180 | WR22 | 33-50 | 0.3 | 180 | 1.2 | 10~40 |
| RWPSHT19D180 | WR19 | 40-60 | 0.3 | 180 | 1.2 | 10~20 |
RF-LAMBDA是全球領先的射頻微波與毫米波器件制造商，RF-LAMBDA產品線均依據美國軍用標準設計與生產，已經廣泛應用于航天、航空、軍用裝備、衛星通信、雷達等高端項目。深圳市立維創展科技有限公司授權銷售RF-LAMBDA產品線，以全面的產品線和現貨銷售的優勢，為全球客戶提供可靠服務，歡迎咨詢。
