R2SC-5-500M-Sm-0.25W-z4功率分配器RADITEK
發布時間:2024-09-09 08:48:40 瀏覽:5427
RADITEK的R2SC-5-500M-Sm-0.25W-z4是一款高性能的2路功率分配器/合成器,專為頻率范圍在5至500MHz的應用設計。這款設備的核心功能在于能夠將輸入信號均勻地分配到兩個輸出端,或者將兩個輸入信號合成一個輸出信號,適用于多種無線通信和射頻信號處理場景。
描述
- 功能: 2路分配/合成,頻率范圍為5-500MHz。
- 連接器類型: SMA公頭或TNC公頭。
- 最大功率: 0.25W。
規格
1. 頻率范圍: 5-500 MHz
2. 插入損耗: 最大4.0 dB(包括理想損耗)
3. 隔離度: 最大15 dB
4. 駐波比 (VSWR): 最大1.5:1
5. 幅度不平衡: 最大0.5 dB
6. 相位不平衡: 最大10°
7. 輸入功率: 最大0.25W
8. 阻抗: 50?
9.工作溫度范圍:-30°C~70°C

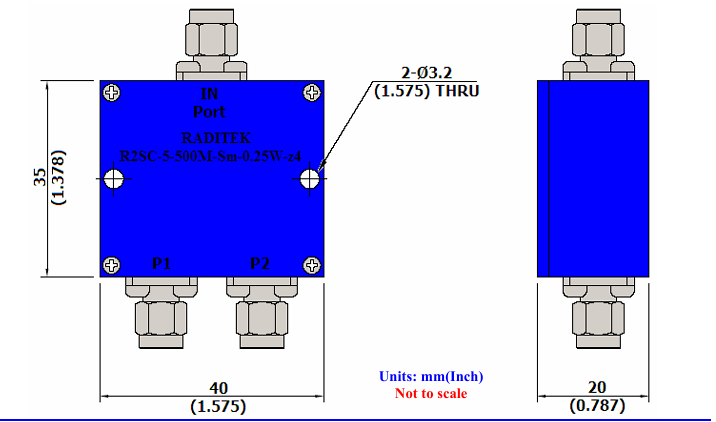

物理尺寸及結構
- 寬度: 40 mm(1.575英寸)
- 高度: 35 mm(1.378英寸)
- 厚度: 20 mm(0.787英寸)
