AD8138低失真差分ADC驅動器

發布時間：2024-09-13 08:50:54     瀏覽：6237

　　AD8138是一款專為差分信號處理設計的低失真差分ADC驅動器，相較于傳統的運算放大器，它在差分信號放大與驅動方面表現更為出色。AD8138可用于單端至差分放大器或差分至差分放大器，其設計簡潔易用，顯著簡化了差分信號的處理流程。


　　主要特性與優勢

　　1. 高性能差分信號處理：

　　-3 dB帶寬：320 MHz，適用于高速信號處理。

　　低諧波失真：提供極低的諧波失真，特別適合高精度ADC驅動。

　　內部反饋特性：通過獨特的內部反饋電路，AD8138能夠有效抑制偶數階諧波，并最小化外部增益設置電阻的誤差。

　　2. 靈活的信號處理：

　　可調輸出共模電壓：通過VOCM引腳，用戶可以輕松調整差分輸出的共模電平，適應不同的ADC輸入需求。

　　外部可調增益：支持用戶根據需要調整增益，增強應用的靈活性。

　　3. 適用于多種應用場景：

　　通信系統：在較高頻率條件下，AD8138能夠驅動最新型的10位至16位ADC，是通信系統的理想選擇。

　　信號鏈中的增益模塊：高帶寬和IP3特性使其適用于中頻及基帶信號鏈中的增益模塊。

　　數據采集與信號處理：出色的失調和動態性能使其在各種信號處理與數據采集應用中表現優異。

　　4. 封裝與工作溫度：

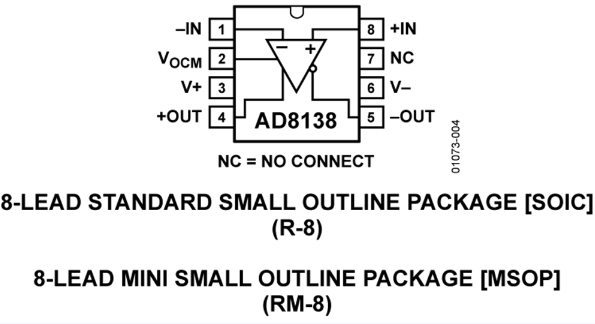

　　封裝類型：提供SOIC和MSOP兩種封裝形式。

　　工作溫度范圍：-40°C至+85°C，適用于廣泛的工業環境。

　　5. 特殊應用支持：

　　AD8138-EP：支持防務和航空航天應用，符合AQEC標準。

型號參數：

Model1   Temperature Range   Package Description   Package OptionBranding
AD8138AR   -40℃to+85°℃   8-Lead SOIC    R-8
AD8138AR-REEL   -40℃ to+85℃   8-Lead 50IC,13"Tapeand Ree    R-8
AD8138AR-REEL7   -40℃to+85°℃   8-Lead SOIC,7"Tape and Ree    R-8
AD8138ARZ   -40℃to+85℃   8-Lead SOIC    R-8
AD8138ARZ-RL   -40℃to+85°℃   8-Lead SOIC,13"Tape and Reel    R-8
AD8138ARZ-R7   -40℃to+85°℃   8-Lead SOIC,7"Tape and Ree    R-8
AD8138ARM   -40C to+85°℃   8-Lead MSOP    RM-8  HBA
AD8138ARM-REEL   -40℃to+85°℃   8-Lead MSOP,13"Tape andRee    RM-8  HBA
AD8138ABM-REEL   -40℃to+85°℃   8-Lead MSOP,7"Tape and Reel    RM-8  HBA
AD8138ARMZ   -40℃to+85°℃   8-Lead MSOP    RM-8HBA#
AD8138ARMZ-REEL   -40℃to+85°℃   8-Lead MSOP,13"Tape and Ree    RM-8HBA#
AD8138ARMZ-REEL7   -40℃to+85°℃   8-Lead MSOP,7"Tape and Ree    RM-8HBA#
