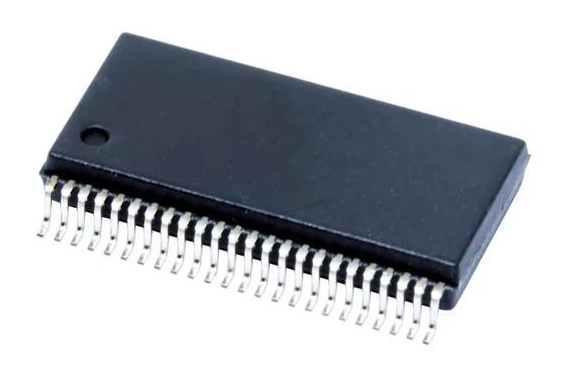

?SN74ALVTH16245DL收發器現貨庫存TI/德州儀器
發布時間:2024-11-05 17:43:03 瀏覽:736
SN74ALVTH16245DL收發器是16位(雙八進制)非反相3態收發器,通常用于2.5V或3.3V VCC操控,但是能夠?yàn)?/span>5V數據環境提供TTL接口。
SN74ALVTH16245DL可以作為2個8位收發器或者一個16位收發器。它們?cè)试S從A數據總線到B數據總線或從B數據總線到A數據總線的數據傳輸,主要取決于方向控制(DIR)輸入端的邏輯電平。輸出啟動(OE)輸入適合于關閉設備,從而有效隔離數據總線。
SN74ALVTH16245DL充分適用應用Ioff和通電3態的熱嵌入應用。Ioff電源電路關閉輸出,避免設備斷電后通過設備的沖擊性電流回流。通電3態電源電路在通電和斷電期間將輸出位于高阻狀態,從而避免驅動器沖突。
SN74ALVTH16245DL提供有源數據總線維持電源電路,以便將沒有使用或變化的數據輸入維持在有效的邏輯電平。不建議在數據總線維持電路中應用上拉或下拉電阻器。
當VCC在0和1.2V之間時,SN74ALVTH16245DL在通電或斷電期間位于高阻狀態。然而,為了保障1.2V以上的高阻狀態,OE應當通過上拉電阻器連接到VCC;電阻器的極小值由驅動器的電流吸收力決定。
特征
最前沿的BiCMOS技術(ABT)寬帶數據總線?2.5V和3.3V操控和低靜態功耗的設計
兼容混合模式信號操控(5V輸入輸出電壓,2.3V至3.6V VCC)
在VCC=3.3V、TA=25°C時,典型的VOLP(輸出接地裝置反彈)<0.8V
高驅動(3.3V VCC時為-32/64mA)
斷線和通電3狀態兼容熱嵌入
應用數據總線維持?jǐn)?shù)據輸入替換外部上拉/下拉電阻器,以避免數據總線在架構中波動流動
印刷線路板布局分布式系統VCC和GND管腳最小化
根據JESD 78,II級,高速度開關噪音暫存器性能超出100mA
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應:放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品,均提供現貨庫存供貨。
*部分型號需申請出口許可
歡迎咨詢!!!
