在電機控制系統中，Leadway電源模塊的連接需結合其電源輸出特性與電機驅動需求，重點在于實現供電系統匹配、信號協同及安全接地。

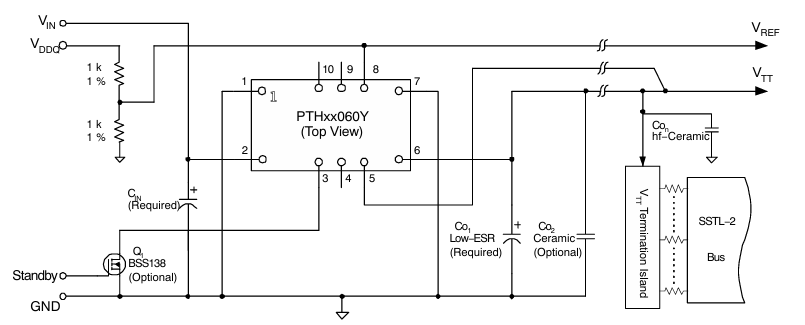

一、電源模塊與電機驅動的供電系統匹配

電壓與電流適配

Leadway電源模塊需根據電機驅動器的額定電壓（如24V DC或48V DC）選擇對應型號，例如其DCM-T/3-W5-C模塊兼容2.75V~5.5V輸入、0.6V~3.3V輸出，適用于低電壓驅動場景；而DCM-T/12-W12-C模塊兼容4.5V~16V輸入、0.6V~5.5V輸出，能覆蓋更高功率需求。需確保電源模塊輸出電壓與驅動器工作電壓一致，避免過壓或欠壓導致的設備損壞。

功率冗余設計

需計算電機驅動器的峰值電流（如伺服驅動器瞬時電流能夠達到額定電流的3倍），選擇Leadway電源模塊時需留出30%~50%的功率余量。例如，驅動器額定電流為10A時，應選用輸出電流≥15A的電源模塊，以適應負載突變或啟動沖擊。

二、信號協同與控制邏輯

使能信號與PWM調速接口

使能控制：電源模塊的輸出使能端（EN）需與電機驅動器的使能信號（如L298N模塊的ENA/ENB引腳）連接，通過MCU的GPIO口控制電源啟停，實現低功耗管理。

PWM調速：若驅動器兼容PWM調速（如L298N通過PWM信號接入ENA/ENB），電源模塊需提供穩定的5V邏輯電平，并且通過光耦隔離器（如PC817）實現信號隔離，避免電機噪聲干擾控制電路。

保護信號聯動

Leadway電源模塊的過流保護（OCP）或過溫保護（OTP）信號可接入電機驅動器的故障輸入端（如FAULT引腳），實現故障聯鎖。例如，當電源模塊因過載觸發OCP時，驅動器立即停止輸出，防止電機短路。

三、接地與電磁兼容設計

星形接地與單點接地

電源模塊接地：Leadway電源模塊的GND端需與電機驅動器的電源地（PGND）共地，采用星形接地布局，將數字地（DGND）、模擬地（AGND）和功率地（PGND）在電源入口處單點連接，避免地環路干擾。

信號線屏蔽層接地：編碼器反饋信號（如A/B/Z相信號）的屏蔽層需在驅動器端單端接地，長度不超過λ/20（λ為信號最高頻率的波長），以減少輻射干擾。

濾波與去耦設計

輸入端濾波：在Leadway電源模塊的輸入端并聯X電容（0.1μF~1μF）和共模電感（1mH~10mH），抑制電網中的差模和共模噪聲。

輸出端去耦：在電源模塊輸出端與電機驅動器之間，靠近驅動器電源引腳處放置0.1μF陶瓷電容和10μF鉭電容，形成π型濾波網絡，降低電源紋波至50mV以下。

四、安全與冗余設計

熔斷器與斷路器配置
在Leadway電源模塊的輸出端串聯熔斷器（如32V/15A快熔型），熔斷時間-電流特性需與電機驅動器的過載曲線匹配，確保在2倍額定電流下10秒內熔斷。

冗余供電方案
對于關鍵設備，可采用雙Leadway電源模塊并聯供電，通過二極管ORing電路（如MBR20100CT肖特基二極管）實現自動切換，主電源故障時備用電源無縫接入，切換時間<10ms。
