?EV12AS200A的采樣延遲微調如何提升相位精度?
發布時間:2025-08-01 16:40:20 瀏覽:107
EV12AS200A的“采樣延遲微調”功能本質上是在 ADC 采樣時鐘路徑里插入一條可編程、步進 24 fs 的延遲線(Delay Line)。通過亞皮秒級的時間位移,把不同通道或不同芯片的采樣沿拉到同一個相位基準,從而把原本由時鐘歪斜、PCB 走線差、器件內部孔徑抖動等帶來的系統相位誤差壓低到 24 fs 量級。
1. 相位誤差的來源
? 時鐘分布歪斜:多片 ADC 或 FPGA 接收端之間的走線長度差、連接器公差、緩沖器延遲差異。
? 孔徑抖動:ADC 內部采樣開關打開瞬間的時域抖動。
? 熱漂移:溫度變化引起硅延遲、傳輸線介電常數變化,導致相位漂移。

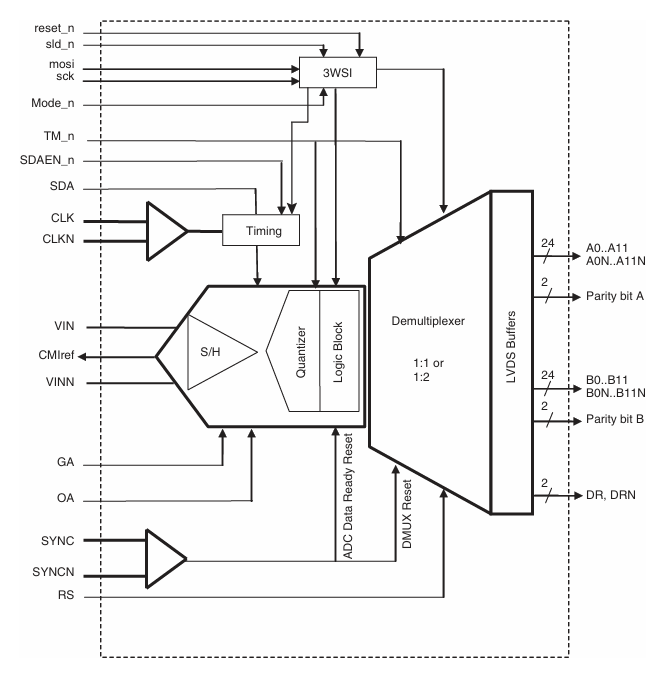

2. 微調延遲線的結構
芯片內部在采樣時鐘輸入(CLKP/CLKN)之后插入一條數字控制的反相器鏈,每級延遲 ≈ 24 fs,共 127 級 ≈ 3 ps 可調范圍。通過 7-bit 寄存器(Delay_Trim[6:0])寫入,即可讓采樣沿整體提前或延后,步進就是 24 fs。
3. 相位精度提升的數學關系
? 對于 1.5 GSPS、3.3 GHz 滿功率帶寬,24 fs 對應相位誤差 ≈ 2π × 3.3 GHz × 24 fs ≈ 0.5°。
? 在相控陣、波束形成或 I/Q 解調系統中,通道間相位誤差每降低 1°,波束指向誤差可減小 0.5°,旁瓣抑制提高 3–6 dB;或使正交解調鏡像抑制從 40 dB 提升到 50 dB 以上。
? 24 fs 的步進遠小于系統時鐘抖動(典型 100–200 fs RMS),因此可把“殘余誤差”壓進 1° 以內,滿足毫米波雷達、寬帶通信對相位一致性的嚴苛要求。
4. 實際使用流程
a. 上電后先讓所有芯片跑默認延遲(0x00)。
b. 用外部校準源(例如 100 MHz 正弦或已知相位的寬帶 chirp)同時注入各通道。
c. 通過 FPGA 計算每個通道的相位偏差 Δφ。
d. Δφ 換算成時間:Δt = Δφ / (2πf),再除以 24 fs 取整,寫入 Delay_Trim 寄存器。
e. 再次采樣驗證,把殘余誤差壓到 < ±24 fs(即 < ±0.5°@3 GHz)。
5. 與外部“數字插值”相比的優勢
? 純模擬延遲線不增加數字處理延遲,也不會引入插值誤差;
? 延遲調節在 ADC 內部完成,FPGA 端無需再做子采樣移位,節省邏輯資源;
? 溫度漂移可動態補償:系統可周期性地重復步驟 a-e,實現閉環相位跟蹤。
