HMC713LP3ETR/HMC713LP3E對數檢波器/控制器 ADI現貨

發布時間：2018-07-09 12:01:46 瀏覽：6960

HMC713LP3E對數檢波器/控制器非常適合將RF信號（50 MHz至8000 MHz頻率范圍內）的功率在輸出端轉換為與輸入功率成正比的直流電壓。 HMC713LP3E采用連續壓縮技術，可在寬輸入頻率范圍內提供具有高測量精度的54 dB動態范圍。隨著輸入信號增加，連續放大器逐漸進入飽和，從而生成精確的對數函數近似值。一系列檢波器輸出求和、轉換成電壓域并緩沖驅動OUTP輸出。

若您有任何疑問，請聯系我們立維創展，我們會盡最大努力為您服務。

在檢測模式下，OUTP引腳連接到VSET輸入，提供17 mV/dB標稱對數斜率和-68 dBm截距。

HMC713LP3E也可以在控制器模式下使用，在該模式下向VSET引腳施加外部電壓以實現AGC或APC反饋環路。

品牌	型號	描述	貨期	庫存
ADI	HMC713LP3ETR HMC713LP3E	54 dB對數檢波器/控制器，采用SMT封裝，50 - 8000 MHz	現貨	170

HMC713LP3ETR應用

蜂窩基礎設施
WiMAX, WiBro和amp; LTE/4G
電源監控和控制電路
接收機信號強度指示(RSSI)
蜂窩基礎設施
自動增益和功率控制

軍事、ECM和雷達

HMC713LP3ETR優勢和特點

寬動態范圍：高達54 dB
高精度： ±1 dB (54 dB)
范圍高達2.7 GHz
快速輸出響應時間
電源電壓： +2.7至+5.5V
省電模式
出色的溫度穩定性
16引腳3x3 mm SMT封裝： 9mm2

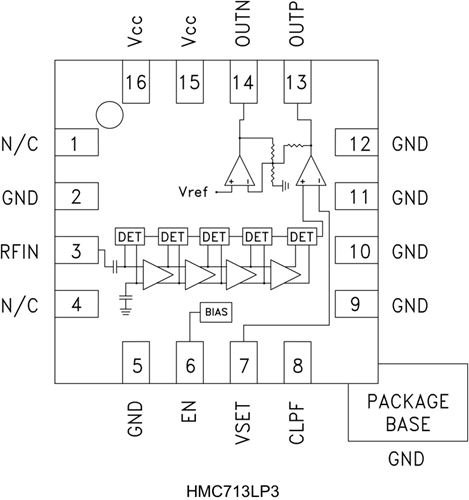

HMC713LP3ETR結構圖
