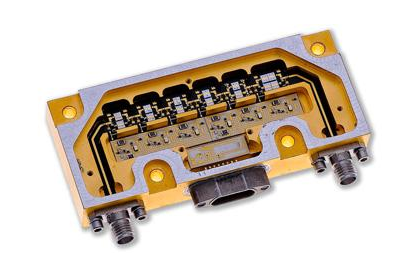

ATS4A、ATS4B、ATS4C、ATS4D作為Aeroflex（現屬Cobham Signal & Control Solutions）推出的AT-系列數字衰減器，均采用2-4GHz工作頻段，支持4位二進制數字控制，具備低插入損耗（2.9dB）和1.6:1的VSWR，但衰減范圍、步進精度及總衰減量存在顯著差異。

1. 衰減范圍與步進精度

ATS4A：

總衰減量：7.5dB

步進精度：0.5dB（LSB）

適用場景：需精細調節小范圍信號的場景（如接收機靈敏度校準）。

ATS4B：

總衰減量：15dB

步進精度：1dB（LSB）

適用場景：中等衰減需求（如發射機功率控制、測試信號模擬）。

ATS4C：

總衰減量：30dB

步進精度：2dB（LSB）

適用場景：大動態范圍衰減（如雷達系統、電子戰信號模擬）。

ATS4D：

總衰減量：60dB

步進精度：4dB（LSB）

適用場景：極端衰減需求（如高功率測試、信號隔離）。

2. 核心性能參數

工作頻率：2-4GHz（覆蓋S波段，適用于衛星通信、雷達等）。

插入損耗：≤2.9dB（含耦合功率），減少信號功率損耗。

方向性：未直接標注，但AT系列通常具備高隔離度（>40dB），抑制信號泄漏。

功率容量：1W平均功率，支持脈沖峰值功率（具體值需參考數據手冊）。

控制接口：TTL兼容數字控制，支持二進制編碼（4位），簡化系統集成。

3. 技術優勢

高精度與重復性：

衰減精度±0.5dB至±1.0dB，確保多次測試結果一致性。

數字控制邏輯消除機械衰減器的磨損問題，提升長期可靠性。

緊湊設計與可靠性：

采用帶連接器模組封裝，節省PCB空間，適合高密度集成。

符合軍用標準（如MIL-STD-45662），適用于航空、航天等嚴苛環境。

低插入損耗與高VSWR：

插入損耗≤2.9dB，減少信號功率損耗，提升系統效率。

VSWR≤1.6:1，降低信號反射，避免阻抗失配問題。

4. 典型應用場景

衛星通信：

調節上行鏈路功率，防止發射機過載。

模擬信道衰落，測試接收機抗干擾能力。

雷達系統：

控制發射機脈沖功率，優化目標探測距離。

模擬目標回波衰減，驗證雷達動態范圍。

電子戰（EW）：

生成干擾信號，測試接收機靈敏度。

模擬多路徑衰落，評估系統魯棒性。

5G/6G測試：

在毫米波頻段（如24-40GHz）模擬信道損耗，驗證基站與終端性能。

5. 選型建議

ATS4A：適合小范圍衰減需求，如接收機校準、低功率測試。

ATS4B：平衡衰減量與步進精度，適用于中等功率場景。

ATS4C：提供大動態范圍衰減，滿足雷達、電子戰等高功率需求。

ATS4D：極端衰減需求首選，如高功率測試、信號隔離，但需權衡步進精度。
