DS852–高速2.2 GHz直接數字合成器
發布時間:2020-08-31 15:09:54 瀏覽:6400

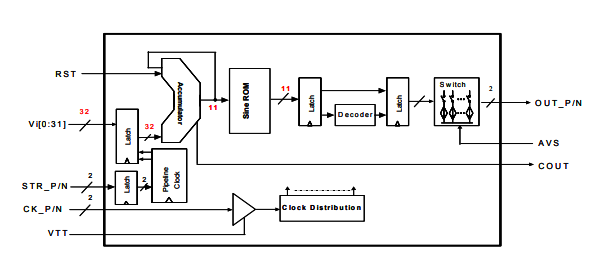

DS852是一種高速直接數字合成器,頻率調諧分辨率為32位,振幅分辨率為11位。DS852第一奈奎斯特波段的正弦波最大產生1.1 GHz。初始階段可以重置為零啟動。DS852芯片具有一對與50相連的互補輸出端子。輸出波形的頻率可由32位頻率控制位Vi[0:31]控制。DS852可以接受互補時鐘輸入或單端時鐘輸入,具有50Ω的片上后端終端和用戶定義的閾值。頻率字的輸入信號接受LVTTL或CMOS輸入電平。只需5.0伏電源。
DS852主要特征
32位頻率調諧器和11位相位分辨率
具有11位分辨率的片上dac
時鐘頻率高達2.5GHz
產生高達1.2GHz的正弦波
50后端互補模擬波形輸出
最差SFDR>50 dBc
LVTTL/CMOS數字頻率字輸入
重置引腳以啟動階段0啟動狀態
用于更新頻率字和dac輸出頻率的高速選通
高速選通輸入允許由單片機或DSP芯片控制DS852,實現實時啁啾功能。
頻率更新率高達8個時鐘周期
單-5.0V電源的功耗為3.0W
64針QFN封裝
DS852應用
雷達設計和試驗
衛星通信
VSAT
電子戰
無線基站
射頻信號源產生
儀器和半導體測試儀
先進通信調制
