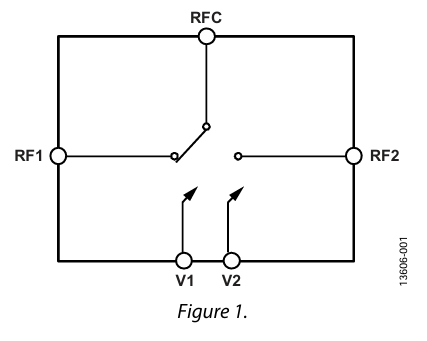

HMC986A是Analog Devices（ADI）推出的一款基于砷化鎵（GaAs）單片微波集成電路（MMIC）工藝技術反射式單刀雙擲開關（SPDT）。HMC986A憑借其優異的性能，致力于滿足 0.1 GHz 至 50 GHz 這一超寬帶頻段范圍內的射頻/微波使用需求而設計。

關鍵特性

頻率范圍：0.1 GHz – 50 GHz

插入損耗：2.3 dB（50 GHz 典型值）

隔離度：30 dB（50 GHz 典型值）

P1dB：28 dBm

IP3：40 dBm

功率處理效率（通過路徑）： 27 dBm

控制邏輯：負邏輯，?5 V 至?3 V

封裝：裸芯片（0.98 mm × 0.75 mm × 0.1 mm）

技術優勢

高頻性能領先

l 在50 GHz頻段依然保持低損耗（2.3 dB）和高隔離（30 dB），遠超常規開關的30 GHz上限，適用于Ka波段衛星通訊、5G毫米波（mmWave）及太赫茲（THz）原型驗證。

功率與線性度平衡

l 28 dBm的P1dB和40 dBm的IP3，兼容高功率發射鏈路（如雷達前端）或高靈敏度接收鏈路（如電子戰接收器），避免信號壓縮或互調影響。

迅速響應與控制協調性

l 11 ns開關速率滿足動態頻譜分配需求，負邏輯控制電壓（-5 V至-3 V）兼容現有系統，無需額外電平轉換電路。

典型應用場景

測試儀器儀表：作為射頻信號路由開關，兼容頻譜分析儀、網絡分析儀的多端口測試。

軍用無線通信與雷達：適用于天線陣列切換、發射/接收（T/R）模塊控制，提高系統可靠性。

寬帶電信系統：在5G基站中實現多頻段信號合并或分流，優化頻譜利用率。

電子對抗（ECM）：快速切換干擾信號路徑，增強對抗協調性。

深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
