DS872–高速啁啾直接數字合成器EUVIS品牌
發布時間：2020-10-28 16:33:41 瀏覽：7238

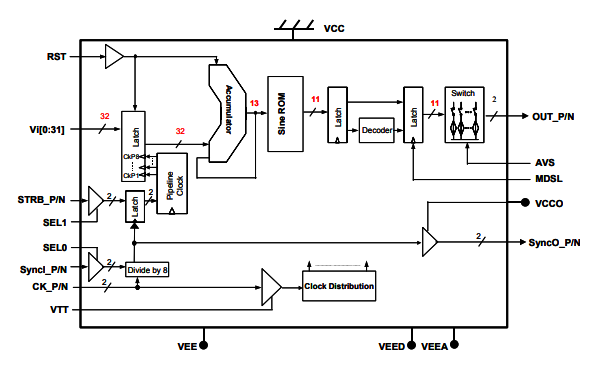

DS872是高速直接數字合成器（DDS）。頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC振幅分辨率為11位。DAC的模擬輸出可以在正常保持模式（對于第一個奈奎斯特波段）和返回到零模式（對于第一、第二和第三奈奎斯特波段）之間選擇。正弦波可以在DAC正常保持模式下，在1.5GHz（以3 GHz時鐘速率）附近產生最多第一奈奎斯特波段，或在4.5GHz（DAC返回零模式）的第三奈奎斯特頻帶。
初始相位可重置為零度啟動。DS872芯片具有一對互補模擬輸出，具有50Ω的后端。輸出波形的頻率可以由32個頻率控制位VI[0:31]控制。DS872接受差分時鐘輸入或單端時鐘輸入，具有50Ω芯片后端端子和用戶定義的閾值。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入同步同步為多芯片應用提供同步，并啟動每個芯片準備接受頻率字輸入。
DS872同步門輸入由內部生成的轉換邊除以8個時鐘鎖定，該轉換邊也被發送到輸出引腳SyncO_P/N。SyncO_P/N可作為參考，將頻率字和頻閃信號輸入定時與內部dividby-8時鐘同步，以正確鎖定。復位是異步的，以最小化模擬輸出的有效性的時鐘延遲。內部定時優化，以避免頻率字轉換或復位后時鐘滑動。只需要一個-5V電源。
主要特點
?32位頻率調諧字
?13位ROM相位地址分辨率
?片上11位DAC
?時鐘頻率高達3.2 GHz
?模擬輸出可在正常保持格式和歸零格式之間選擇
?正弦波產生高達1.5 GHz的第一Nyquist波段，用于正常保持模式或4.5 GHz第三Nyquist波段，用于歸零模式。
?3 GHz時鐘速率下寬帶最差SFDR>50 dBc（直流至1.5 GHz帶寬）
?帶50?背面終端的互補模擬波形輸出
?同步P/N同步多個芯片應用
?SyncO_P/N為數據加載和同步選通信號提供參考。
?LVTTL/CMOS數字模式控制輸入
?異步復位（RST）引腳，用于啟動0相啟動狀態
?選通輸入（STRB U P/N），以更新頻率字和DAC輸出頻率
?寬數據加載窗口允許DS872由存儲器、微控制器、FPGA或DSP芯片控制，以最快8個時鐘周期更新頻率字，而不會在頻率轉換期間出現時鐘滑動或故障
?3.6 W功耗，單個-5V電源
?64針QFN封裝
