AM072239WM-SN-R寬帶功率放大器 AMCOM代理商
發布時間:2018-06-01 09:15:42 瀏覽:2603

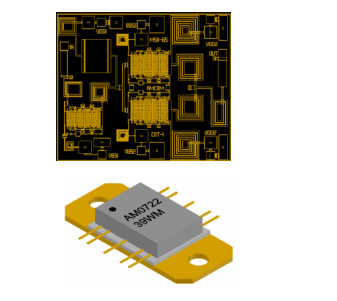

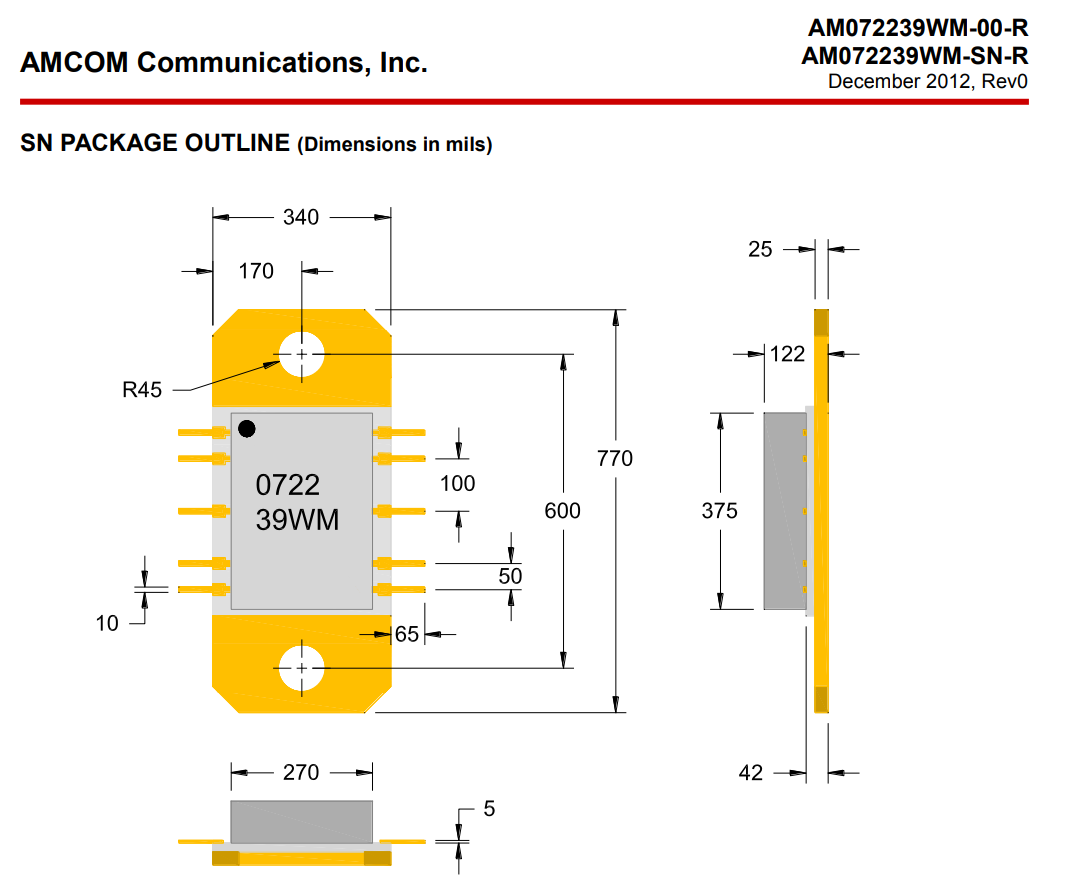

AMCOM的AM072239WM-SN-R是寬帶GaAs MMIC功率放大器。它有一個30dB小信號增益和39 dBm(8W)飽和輸出的額定CW性能功率超過0.7至2.2GHz頻段。MMIC在兩個芯片(-00—R)中提供。包(-SN-R)表單。AM072249WM SN-R是陶瓷封裝中的一種。法蘭和直RF和DC導致裝配下降。由于直流功率高耗散,良好的散熱是必需的,芯片MMIC必須安裝使用直接在金屬脊上進行共晶釬焊。芯片和封裝都是ROHS順從的
型號
頻率(GHz)
增益(dB)
P1dB(dBm)
Psat(dBm)
效率(%)
Vd(V)
AM072239WM-SN-R
0.7-2.2
30
38
39
25
28
AM072239WM-SN-R特征
寬帶寬從0.7到2.2GHz
飽和連續波輸出功率39 dBm
高增益,30dB
輸入/輸出匹配到50歐姆
AM072239WM-SN-R應用
商業電信傳輸
設備
固定微波回程
商用雙向無線電
