TPSM53603RDAR替換解決方案
發布時間:2021-12-10 17:19:37 瀏覽:2244
TI的增強型DC-DC電源模塊TPSM53603RDAR,封裝體積僅5x5x4mm,具備極低的EMI特性,在85°C 且無風扇散熱的情況下具有高達 18W 的輸出功率,效率高達95%。
輸入電壓 | 輸出電壓 | 工作電流 |
3.8~36V | 1~7V | 3A |

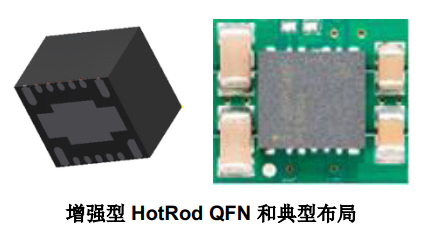

TPSM53603RDAR模塊內部整合了MOS和電感、電阻等器件,通過底部大散熱墊進行散熱,可實現簡單的布局PCB制程,省去了設計流程中的環路補償和磁性元件的選擇國產。
這些優良的產品特點,從而被廣泛的市場應用,如寬幅電壓輸入的儀表、自動化控制等。

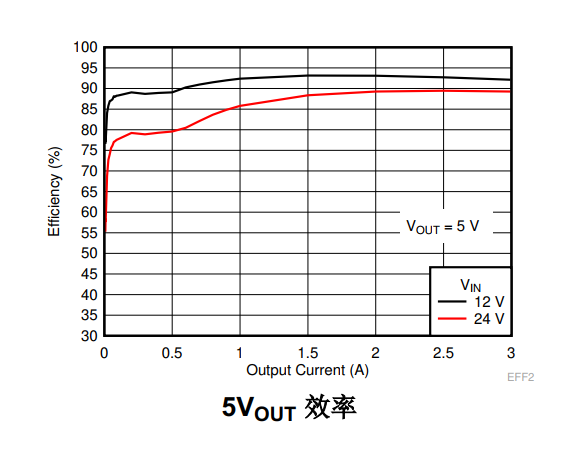

這顆TPSM53603RDAR擁有優秀的效率,如下圖:

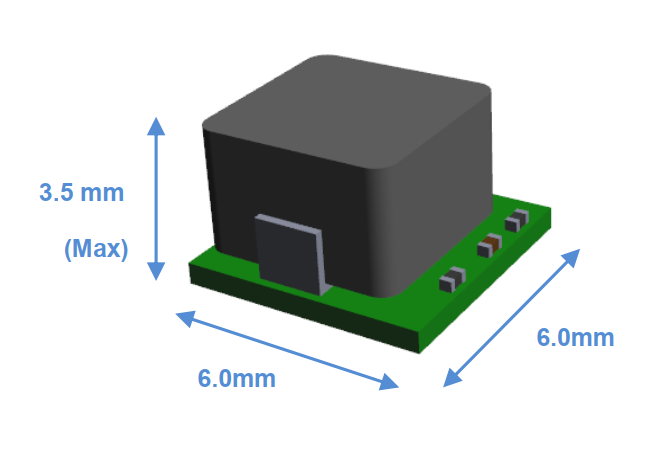

但由于2020年的疫情和新能源汽車市場的興起,TI的供貨嚴重緊張,知名電源廠商臺達旗下Cyntec及時推出了電源模塊產品MUN24AD03-SM,開放式封裝,優異的熱特性,尺寸為6.0x6.0x3.5mm。
輸入電壓 | 輸出電壓 | 工作電流 |
8.0~34V | 5.0~12.0V | 3A |

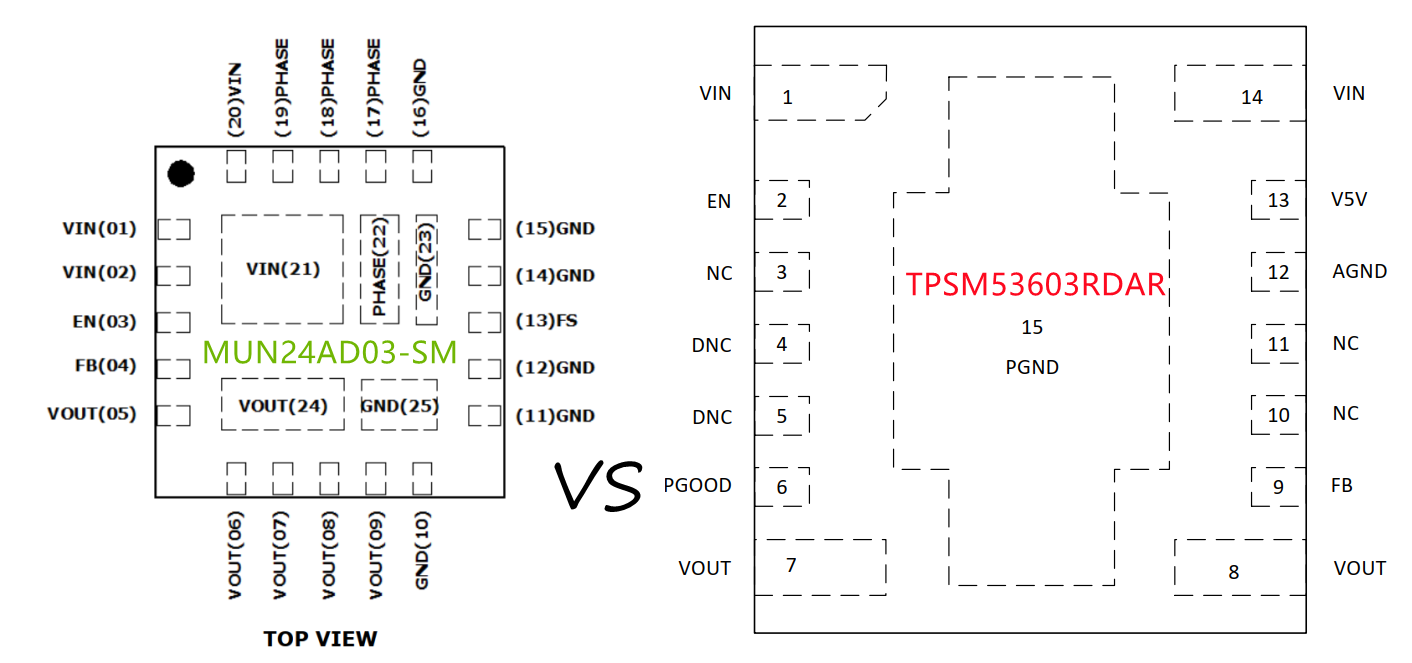

引腳定義對比如下圖:
產品MUN24AD03-SM產品效率達到94%。
詳細產品參數,可咨詢我們的工程師。
MUN24AD03-SM大量現貨在庫。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.nfda.cn/brand/16.html
與我們的銷售工程師聯系 QQ:2747903739 Tel: 0755-83050806
