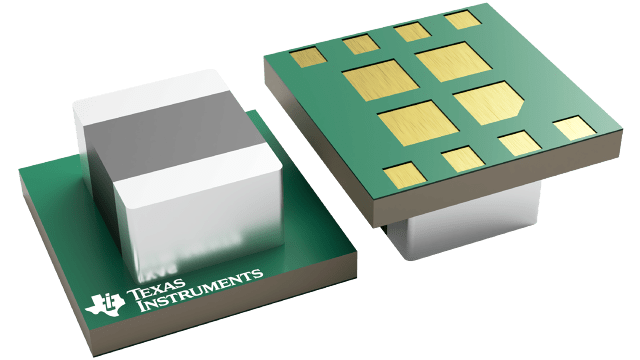

LMZ21701SILR微型模塊是一種便于運用的降壓DC/DC解決方案，能夠在空間限制的應用領域中驅動高至1000mA的負載。操作過程只需要一個輸入電容器、一個輸出電容器、一個軟啟動電容器和兩個電阻器。LMZ21701SILR微型模塊選用8針DFN封裝形式，具有集成化電感。LMZ21701SILR體系結構根據DCS操縱?（直接操縱，無縫對接切換至省電模式）。這種結構融合了遲滯型變換器的迅速瞬態響應和穩定性能，及其電壓模式和電流模式控制器的精確直流電輸出調整。

LMZ21701SILR體系結構運用脈沖寬度調制（PWM）模式來符合中負載和重負載規定要求，并在輕負載下運用節能模式（PSM）來實現高工作效率。在PWM模式下，開關頻率操縱在輸入電壓范圍內。該值關鍵在于輸出電壓設定，通常在低輸出電壓下減少，以實現更高的工作效率。在PSM中，開關頻率隨負載電流線性減少。由于該機器設備的結構在單個電路搭建塊中支持兩種操控模式（PWM和PSM），因此操控模式之間的轉換是無縫對接的，對輸出電壓的影響最低。

特點

?集成化電感；

?微型3.5mm×3.5mm×1.75mm封裝形式；

?35-mm2解決方案尺寸（單側）；

?結溫范圍為-40°C至125°C；

?可調式輸出電壓；

?集成化補償；

?可調式軟啟動功能；

?啟動至預偏置負載；

?電源常規狀態和使能引腳；

?節能模式無縫對接轉換；

?高至1000mA的輸出電流；

?輸入電壓范圍為3V至17V；

?輸出電壓范圍為0.9V到6V；

?工作效率高達95%；

?1.5μA關閉電流；

?17μA靜態電流；

?運用LMZ21701并利用WEBENCH?電源設計器創建定制設計；

應用領域

?3.3V、5V或12V輸入電壓的負載點轉換；

?空間限制型；

?低壓降穩壓器(LDO)替代產品；

TI的DC-DC電源模塊LMZ21701SILR由于優異的性能和小體積，備受眾多項目青睞，但貨期緊張，臺達旗下Cyntec電源模塊基于高性能、小體積的市場需求，于2021年推出新產品MUN3CAD03-SE，以其高達94%的電源效率，迅速獲得市場的認可，在鋰電池、服務器、AI加速卡、光模塊等領域經過嚴苛的應用考驗。并且完全pin to pin替代LMZ21701SILR。

詳情了解Cyntec電源模塊請點擊：http://www.nfda.cn/brand/16.html
