AM357039WM-SN-R商用雙向無線電寬帶功率放大器 AMCOM現貨
發布時間:2018-06-01 11:34:49 瀏覽:2775

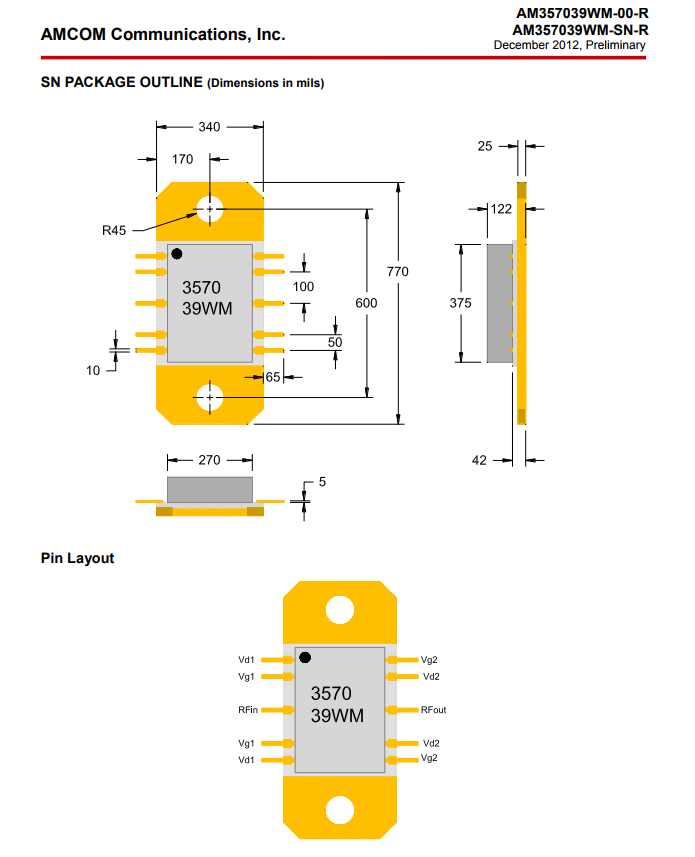

AMCOM的AM357039 WM是寬帶GaAs MMIC功率放大器。它有一個21dB小信號增益和37.5dBm(7W)飽和的額定CW性能輸出功率超過3.5至7GHz頻段。MMIC在兩個芯片(-00—R)中提供。包(-SN-R)表單。該AM357039 WM SN-R是在陶瓷封裝與A法蘭和直RF和DC導致裝配下降。由于直流功率高耗散,良好的散熱是必需的,芯片MMIC必須安裝使用直接在金屬脊上進行共晶釬焊。芯片和封裝都是ROHS順從的
型號 | 頻率(GHz) | 增益(dB) | P1dB(dBm) | Psat(dBm) | 效率(%) | Vd(V) |
AM357039WM-SN-R | 3.5-7 | 21 | 37 | 38.5 | 24 | 14 |
AM357039 WM特征
從3.5到7GHz的寬帶寬
飽和連續波輸出功率35.5dBm
高增益,21dB
輸入/輸出匹配到50歐姆
AM357039 WM應用
商業電信傳輸
設備
固定微波回程
商用雙向無線電
