Cyntec電源模塊MSN12AD20-MQ原裝現貨
發布時間:2022-03-23 17:16:58 瀏覽:1058
Cyntec電源模塊MSN12AD20-MQ是款高頻率、高功率密度、完整的DC/DC電源模塊。PWM控制模塊、功率MOSFET和大部分適配組件集合在一個混合封裝中。
Cyntec電源模塊MSN12AD20-MQ的特性包括穩態接通時間(COT)調整模式,該模式提供迅速瞬態響應,優化回路穩定。除此之外,MSN12AD20-MQ是一個容易操作的DC/DC電源模塊,它只需要輸入/輸出電容器、一個分壓電阻器、一個過電流保護電阻器和一個模式引腳電阻器便可正常運行。
Cyntec電源模塊MSN12AD20-MQ輕巧緊湊型的規格尺寸可以借助PC板底部或頂部的區域?qū)崿F(xiàn)高密度負載調整,以減少區域和面積。它適用于標準表面貼裝系統的自動組裝,并滿足無鉛和RoHS標準規定。
特征:
高功率密度功率模塊
常見負載:0.6V~2.5V時為20A
常見負載:2.5V~5.5V以上15A
輸入電壓范圍從4.5V到15V
輸出電壓范圍從0.6V到5.5V
在12Vin至5Vout時,96%的峰值效率
維護(非閉鎖OCP、UVP、UVLO、OTP和OVP閉鎖)
差分輸出電壓遙測
可編程軟啟動
預偏置輸出
強制性CCM操作
電源模塊良好標識
輸出電壓跟蹤

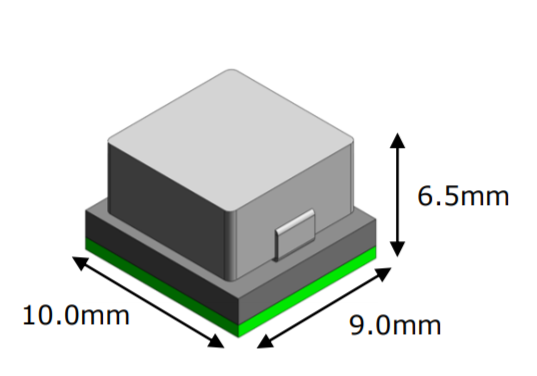

規格尺寸10.0mmx9.0mmx6.5mm
無鉛(滿足RoHS)
MSL3245oC回流焊
應用領域:
通用型Buck-DC/DC變換器
直流電分布式電源系統
電信和網絡設備
服務器系統
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.nfda.cn/brand/16.html
