VICOR電源ZVS 降壓穩壓器
發布時間：2022-04-24 16:59:04 瀏覽：1340

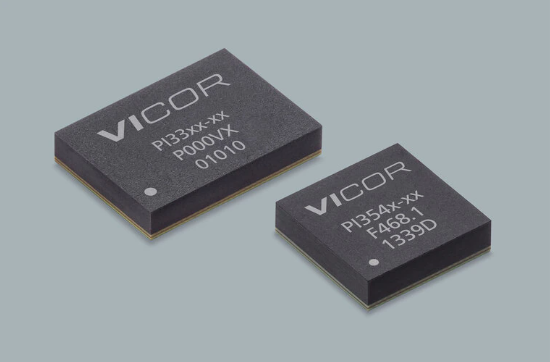

VICOR電源PI33/PI34/PI35xxZVS為了更好地實現高效率的負載點，降壓穩壓器為線路板級設計師提供了高達的功率密度和靈活性DC-DC調節。高性能零電壓開關（ZVS）拓撲的集成增強了負載點的性能，提供了高達98%的同類型最好功率效率。VICOR電源ZVS降壓穩壓器LGA封裝系統（SiP）控制電路、功率半導體和承載器件高度集成。
VICOR電源ZVS降壓穩壓器利用操作單線均流交疊多個降壓控制器，可以進一步提升功率傳輸。VICOR電源ZVS拓撲通過限制與傳統硬開關降壓穩壓器相應的明顯開關損耗，實現高頻率操控，從而最大限度地提高工作效率。VICOR電源ZVS穩壓器的高開關頻率減少了外濾波器元器件的規格尺寸，增強了功率密度，實現了線路和負載的迅速動態響應。VICOR電源ZVS降壓穩壓器在沒有舍棄效率的情況下，始終保持高開關頻率至穩定輸入電壓，并且憑借其20納秒的最小接入時間，兼容輸入電壓高達60伏的降壓轉換。VICOR電源ZVS降壓穩壓器為12VIN、24VIN和48VIN標稱系統提供降壓穩壓器。各自系列中的所有設備互享相同的占用面積。
特征與優勢
寬運作范圍
操作簡單，研發時間短
高效率
靈活而豐富的性能
深圳市立維創展科技是VICOR電源模塊的代理經銷商，主要提供DC-DC、AC-DC電源模塊，隔離、非隔離電源模塊轉換器等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品，歡迎咨詢.
詳情了解VICOR電源模塊請點擊：http://www.nfda.cn/brand/18.html
Part Numbers | Output Range | Rating |
| Set | Range |
|
12V (8 – 18VIN) |
|
|
|
PI3423-00-LGIZ | 3.3V | 2.3 – 4.1V | 15A |
PI3424-00-LGIZ | 5.0V | 3.3 – 6.5V | 15A |
24V (8 – 36VIN)I2C? Functionality |
|
|
|
PI3301-00-LGIZ | 3.3V | 2.3 – 4.1V | 10A |
PI3301-01-LGIZ | 3.3V | 2.3 – 4.1V | 15A |
PI3302-00-LGIZ | 5.0V | 3.3 – 6.5V | 10A |
PI3302-03-LGIZ | 5V | 3.3 – 6.5V | 15A |
PI3303-00-LGIZ | 12V | 6.5 – 13.0V | 8A |
PI3305-00-LGIZ | 15V | 10.0 – 16.0V | 8A |
24V (14 – 42VIN) |
|
|
|
PI3323-00-LGIZ | 3.3V | 2.2 – 4.0V | 22A |
PI3323-00-LGMZ |
PI3325-00-LGIZ | 5.0V | 4.0 – 6.5V | 20A |
PI3325-00-LGMZ |
48V (30 – 60VIN) |
|
|
|
PI3523-00-LGIZ | 3.3V | 2.2 – 4.0V | 22A |
PI3525-00-LGIZ | 5.0V | 4.0 – 6.5V | 20A |
PI3525-00-LGIG |
PI3526-00-LGIZ | 12.0V | 6.5 – 14V | 18A |
48V (36 – 60VIN) |
|
|
|
PI3542-00-LGIZ | 2.5V | 2.2 – 3.0V | 10A |
PI3543-00-LGIZ | 3.3V | 2.6 – 3.6V | 10A |
PI3545-00-LGIZ | 5.0V | 4.0 – 5.5V | 10A |
PI3546-00-LGIZ | 12.0V | 6.5 – 14.0V | 9A |
