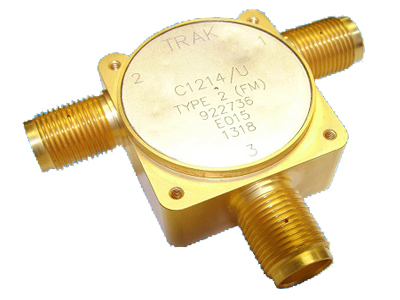

RF-Labs隔離器和循環器
發布時間：2022-05-10 16:49:48 瀏覽：1198
RF-Labs高功率器件選用復合絕緣技術工藝，致力于實現最佳熱處理，同時不影響實現領先性能所需要的謹慎電磁平衡。同時，RF-Labs隔離器和循環器根據利用一套薄膜技術的高功率電阻器件，實現最佳的隔離性能和反向功率處理。RF-Labs所有設計都使用經過仔細分析和設計驗證測試優化的通風位置。
特點和優勢
所有常見雷達和通信頻段都包含在產品組合中，包括低功率和高功率設備；
配置為隔離器（2W標準終端）或循環器；
除非另有約定，否則終端電阻為50Ω；
航空，軍用或商用級；
帶SOLID連接器；
深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口rf射頻微波/毫米波電子元器件、軍用連接器。
詳情了解RF-Labs產品請點擊：http://www.nfda.cn/brand/32.html
工作頻段
工作頻段 [GHz] | 插入損耗 [dB max] | 回波損耗 [dB min] | 隔離損耗 [dB min] | 機身尺寸（不包括連接器） |
1.00 至 1.20 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
1.20 至 1.30 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
1.20 至 1.40 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
1.50 至 1.70 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.00 至 2.20 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.00 至 4.00 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.10 至 2.30 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.20 至 2.40 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.40 至 2.60 | 0.30 | 23.0 | 23.0 | 25.4 x 25.4 x 13 mm |
2.70 至 3.10 | 0.30 | 21.0 | 21.0 | 19.0 x 19.0 x 13 mm |
3.20 至 4.20 | 0.40 | 19.0 | 19.0 | 19.0 x 19.0 x 13 mm |
3.40 至 3.70 | 0.30 | 21.0 | 21.0 | 19.0 x 19.0 x 13 mm |
3.70 至 4.20 | 0.35 | 20.0 | 20.0 | 19.0 x 19.0 x 13 mm |
4.00 至 6.00 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
4.00 至 8.00 | 0.40 | 19.0 | 19.0 | 13.0 x 13.0 x 13 mm |
4.40 至 4.90 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
5.20 至 5.90 | 0.30 | 21.0 | 21.0 | 13.0 x 13.0 x 13 mm |
5.70 至 7.10 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
6.50 至 18.0 | 0.60 | 16.0 | 16.0 | 13.0 x 13.0 x 13 mm |
8.00 至 10.0 | 0.30 | 21.0 | 21.0 | 13.0 x 13.0 x 13 mm |
8.00 至 12.0 | 0.40 | 19.0 | 19.0 | 13.0 x 13.0 x 13 mm |
8.00 至 16.0 | 0.50 | 17.0 | 17.0 | 13.0 x 13.0 x 13 mm |
8.00 至 18.0 | 0.50 | 16.0 | 16.0 | 13.0 x 13.0 x 13 mm |
10.7 至 12.8 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
12.7 至 14.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
17.3 至 18.1 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
18.0 至 20.0 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
18.0 至 20.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
18.0 至 22.0 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
18.0 至 26.5 | 0.60 | 17.0 | 17.0 | 13.0 x 13.0 x 13 mm |
18.3 至 20.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
20.0 至 21.0 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
20.5 至 21.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
21.0 至 22.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
23.0 至 25.0 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
25.0 至 27.0 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
27.0 至 31.0 | 待定 | 待定 | 待定 | 待定 |
衛星波段
衛星波段 | 工作頻段 [GHz] | 插入損耗 [dB max] | 回波損耗 [dB min] | 隔離損耗 [dB min] |
K波段 | 22.0 至 24.0 | 0.35 | 23.0 | 23.0 |
K波段 | 18.0 至 22.0 | 0.35 | 23.0 | 23.0 |
K波段 | 18.0 至 20.0 | 0.35 | 23.0 | 23.0 |
K波段 | 18.0 至 22.0 | 0.40 | 23.0 | 23.0 |
K波段 | 17.0 至 20.0 | 0.35 | 23.0 | 23.0 |
Ku波段 | 12.7 至 14.8 | 0.30 | 23.0 | 23.0 |
Ku波段 | 10.7 至 12.8 | 0.30 | 23.0 | 23.0 |
Ku波段 | 10.0 至 15.0 | 0.40 | 21.0 | 21.0 |
X波段 | 8.0 到 12.0 | 0.40 | 21.0 | 21.0 |
X波段 | 8.0 到 10.0 | 0.30 | 23.0 | 23.0 |
C波段 | 5.7 至 7.1 | 0.30 | 23.0 | 23.0 |
C波段 | 5.0 到 6.0 | 0.30 | 23.0 | 23.0 |
C波段 | 4.5 到 5.0 | 0.30 | 23.0 | 23.0 |
C波段 | 3.4 至 4.2 | 0.30 | 23.0 | 23.0 |
S波段 | 2.0 到 2.2 | 0.30 | 23.0 | 23.0 |
L波段 | 1.2 至 1.4 | 0.25 | 23.0 | 23.0 |
