TOREX升壓/降壓DC/DC轉換器
發布時間:2022-05-12 16:26:01 瀏覽:1216

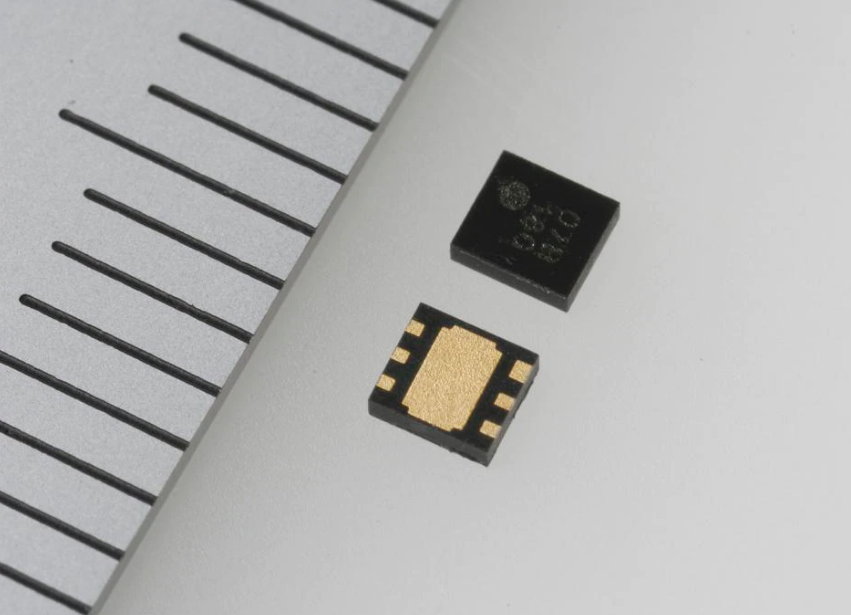

TOREX升壓/降壓DC/DC轉換器控制板IC,內嵌迅速低導通電阻驅動器。一個多功能、高輸出電流、升壓/降壓DC/DC轉換器只需采用四個基本的外部元器件即可完成——兩個晶體管、一個電感器、兩個二極管和電容器。
TOREX升壓/降壓DC/DC轉換器在輕負載時從PWM轉換到PFM控制。該系列提供從輕負載到大輸出電流的高效率。
TOREX升壓/降壓DC/DC轉換器的軟啟動時間內部設置為10ms,可避免開關電源開啟時的浪涌電流和電壓超調。在停機期間(CE引腳=L),消耗的電流可減少至0.5μA或更低。
應用
移動設備;
PDA;
平板電腦;
便攜式音頻設備;
各種開關電源;
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://www.nfda.cn/brand/62.html
產品系列名稱 | VIN(MIN) | VIN(MAX) | VOUT(MIN) | VOUT(MAX) | IOUTorIIN | FB/VOUT電壓精度(%) | 振蕩頻率(kHz) | 消耗電流(μA) | 溫度范圍(℃) |
XC9301 | 2 | 10 | 2.4 | 6 | 250 | ±2.5 | 180 | 15 | -40~+85 |
XC9302 | 2 | 10 | 2.4 | 6 | 250 | ±2.5 | 180 | 15 | -40~+85 |
XC9303 | 2 | 10 | 2 | 6 | 800 | ±2.0 | 300 | 55 | -40~+85 |
XC9306 | 2.5 | 5.5 | 0.8 | 5 | 1000 | ±2.0 | 6000 | -40~+85 |
