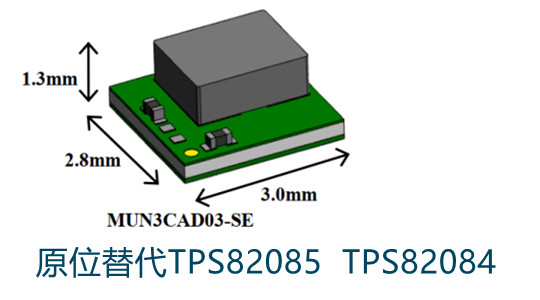

MUN3CAD03-SE原位P2P替代TPS82085
發布時間:2022-05-17 17:01:46 瀏覽:1434
MUN3CAD03-SE電源模塊應連接至低交流阻抗電源,高電感電源或電路電感可能會影響到電源模塊的穩定性。陶瓷電容器具備直流偏置效應,這對最終有效電容有很大影響。詳細選擇適宜的電容器,并考慮其封裝規格尺寸和額定電壓。確保輸入高效電容最少為6μF,輸出高效電容最少為18μF。
電氣規格:
Parameters | Symbol | Value |
Input Voltage | VIN | 2.75V~5.5V |
Output Voltage | VOUT | 0.6V~3.3V |
Output Current | IOUT | 3A |
Enable Voltage | EN | 1.2V~5V |
External VDD | VDD | 3.3V~5V |
適合用在MUN3CAD03-SE可調式Vout版本。輸出電壓可通過分壓電阻器RFB_top和RFB_bot實現編程,假設RFB_top設置為200千歐,輸出電壓可按公式1計算,根據典型輸出電壓的電阻如表1所示。
TI電源模塊TPS82085由于優異的性能和小體積,備受眾多項目青睞,但一旦貨期緊張,TPS82085只能優先照顧大型客戶的需求。
Cyntec電源模塊基于高性能、小體積的市場需求,于2021年推出新產品MUN3CAD03-SE,以其高達94%的電源效率,迅速獲得市場的認可,在鋰電池、服務器、AI加速卡、光模塊等領域經過嚴苛的應用考驗。并且完全pin to pin替代TPS82085。
TPS82085與MUN3CAD03-SE的參數比較如下:
型號 | 輸入電壓 | 輸出電壓 | 電流 | 效率 |
TPS82085 | 2.5~6V | 0.8~Vin | 3A | 95% |
MUN3CAD03-SE | 2.75~5.5V | 0.6~3.3V | 3A | 94% |
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN3CAD03-SE請點擊:http://www.nfda.cn/article/3252.html
