MUN12AD01-SG模塊Cyntec
發布時間:2022-06-16 16:43:17 瀏覽:819
MUN12AD01-SG模塊應連接具備低交流阻抗電源和高電感的電源,其中線路電感會影響模塊的穩定性。輸入電容需要直接放置在MUN12AD01-SG的輸入管腳上,以最小化輸入紋波電流電壓并確保MUN12AD01-SG穩定性。
為了更好地減少輸出紋波并優化階躍負載轉變時的動態響應,需要在輸出端應用附加的電容器。推薦應用低ESR聚合物和陶瓷電容,以優化MUN12AD01-SG的輸出紋波和動態響應。

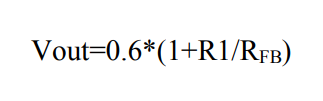

MUN12AD01-SG模塊具備內部0.6V±2%參照電流電壓。輸出電壓可根據分頻器電阻RFB編程,該電阻與FB管腳和GND管腳相關。輸出電壓可按公式1計算。(R1集成在模塊中:100KΩ+/-1%)
所有的熱檢驗要求均滿足JEDECEIJ/JESD51標準。因此,檢驗板尺寸為30mm×30mm×1.6mm,共4層。然后,在0LFM要求下,使用安裝在有效熱導率檢測板上的模塊測量Rth(jchoke-a)。MUN12AD01-SG模塊設計用作機殼溫度少于110°C時使用,無論輸出電流、輸入/輸出電壓或工作溫度怎么改變。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://www.nfda.cn/brand/16.html
