?XCL103 系列線圈一體型升壓DC/DC轉換器TOREX

發布時間：2022-11-07 16:53:58 瀏覽：1142

TOREX的XCL103系列是種線圈與控制IC超小型一體化(2).5mm×2.0mm、h=1.0mm）的升壓微型DC/DC轉換器。XCL103系列線圈集成升壓DC/DC轉換器在電路板上選用同步整流形式，不需要二極管，外部器件僅需兩個陶瓷電容就可以產生高效率的升壓開關電源電路。XCL103系列線圈集成升壓DC/DC因為外部器件減少，轉換器可以把基板設計導致的噪音與工作系統故障控制在最小限度。

XCL103系列線圈一體升壓DC/DC轉換器輸入電壓范圍為0.65V～6.0V，輸出電壓范圍為2.2V～5.5V（精密度±2.0％），能夠0.1V步進設置。做好準備控制模式PWM穩定控制和PWM/PFM控制類型的轉換(自動選擇辦公模式)。XCL103系列根據PWM/PFM控制轉換(自動選擇辦公模式)將在小負載(輕負載)到大負載(重負載)的整體領域實現高效率。

此外，XCL103D類型根據CL在待機狀態下，釋放電能功能可以迅速降低輸出電壓，避免輸出設備誤動。XCL103E該類型根據旁路開關功能性輸入和輸出導通，能夠驅動RTC等。

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。

詳情了解TOREX請點擊：http://www.nfda.cn/brand/62.html

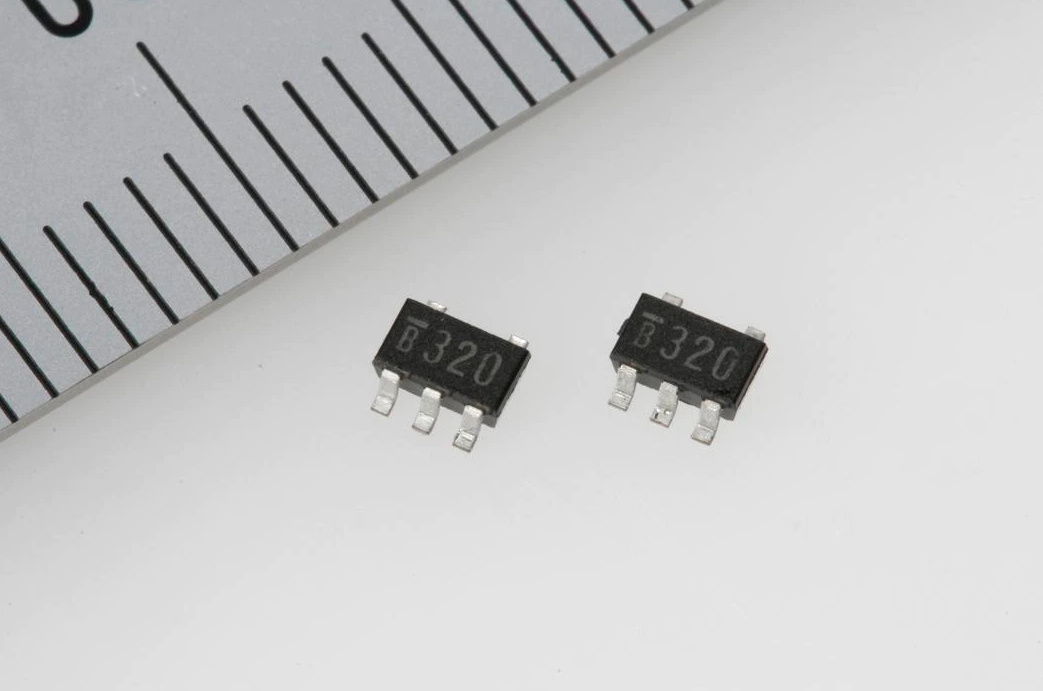

TOREX (5).png

特點

輸入電壓范圍	0.9V ~ 6.0V
輸出電壓范圍	2.2V ~ 5.5V (±2.0%) 0.1V 間隔
輸入電流	0.8A
輸出電流	500mA@VOUT=5.0V, VBAT=3.3V (TYP.) 350mA@VOUT=3.3V, VBAT=1.8V (TYP.)
控制方式	Auto PWM/PFM
工作頻率	3.0MHz (±20%)
保護電路	電流限制(鎖定) 輸出短路保護
功能	軟啟動切斷負載 (D類型) CL自動放電 (D類型) 旁路開關 (E類型)
工作溫度范圍	-40 ~ +85℃
適應環保要求	與EU RoHS規格對應、無鉛
