?XCL206系列線圈一體型DC/DC轉換器TOREX

發布時間:2022-12-23 16:53:24     瀏覽:763

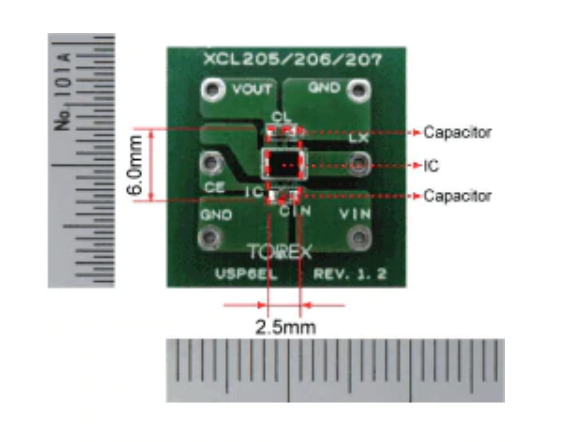

TOREXXCL206是款超小型(2.5mm×2.0mm,h=1.0mm)降壓DC/DC轉換器,集成化線圈和控制IC。外部只能增加2個陶瓷電容,組成一個最大負荷電流為600mA的電源模塊。

XCL206系列轉換器的工作頻率在2.0V~6.0V之間。輸出電壓可以在0.8~4.0V范圍之內間距0.05V進行設定。XCL206系列轉換器控制IC3MHz的開關頻率下工作,內嵌0.42ΩPch驅動晶體管和0.52ΩNch同步電阻器開關晶體管。XCL206系列轉換器提供從輕到高負荷的整體負載范圍之內高速度響應,低紋波和高效率。

XCL206系列轉換器在待機狀態下讓整個電路停止運行,將消耗電流控制在1.0μA以下。此外,內嵌的UVLO(電壓鎖定不足)性能,當輸入電壓少于1.4V時強制性終止內部驅動晶體管。XCL206B(F,G)系列具備高速度軟啟動高達0.25ms(TYP.)啟動時間。XCL206B(C,F,G)系列利用CL的放電性能,在待機狀態下接通LX-VSS之間的內部開關,并且通過內部阻抗放電負載電容器CL的電荷。有了這個放電性能,輸出電壓能夠在高速下恢復原來的VSS電平。


特征

輸入電壓范圍:2.0V6.2V

輸出電流范圍:0.8V4.0V(高精密±2.0%)

高轉換效率:90%(VIN=4.2V,VOUT=3.3V)

輸出電流:600mA

輸出功率:3.0MHz(±15%)

最多pwm占空比:100%

輸出電容:陶瓷電容

帶軟啟動:帶軟啟動內藏

控制方式: PWM/PFM自動切換

功能: 限定電流回路內藏(定電流+閂鎖)
